Komunikacja między sterownikami w aucie potrafi wyglądać na chaos, ale w praktyce rządzi się bardzo konkretnymi zasadami. W tym tekście wyjaśniam, jak działa sieć CAN, po czym poznać jej usterkę, jak odróżnić problem w wiązce od uszkodzenia modułu i jak naprawiać to bez zgadywania. Dla właściciela klasyka ważne jest jeszcze jedno: w starszych autach taki układ często w ogóle nie występuje fabrycznie, więc temat dotyczy głównie późnych roczników, swapów, retrofitów i doposażenia elektroniki.
Najpierw ustal, czy problem dotyczy sieci, zasilania czy jednego sterownika
- CAN działa na dwóch przewodach i przesyła dane różnicowo, więc jedna przerwa albo zwarcie może wyłączyć kilka modułów naraz.
- Przy poprawnej terminacji rezystancja między CAN-H i CAN-L przy wyłączonym zasilaniu zwykle wynosi około 60 Ω.
- Jeśli widzisz 120 Ω, często brakuje jednego rezystora końcowego; przy 0-5 Ω podejrzewam zwarcie.
- Multimetr pokazuje tylko wartość średnią, więc przy usterkach przerywanych oscyloskop daje znacznie lepszy obraz sytuacji.
- W praktyce najczęściej winne są: terminacja, korozja złącza, zamienione przewody H/L, słaba masa albo uszkodzony transceiver w sterowniku.
- W specjalistycznych serwisach sama diagnostyka sieci bywa wyceniana mniej więcej na 150-300 zł, a naprawa wiązki lub elektroniki to już osobny koszt.
Jak działa sieć CAN i dlaczego nie warto od razu wymieniać sterownika
W CAN nie ma klasycznej rozmowy punkt do punktu. Sterowniki nadają ramki na wspólną magistralę, a odbiorniki same decydują, czy dana wiadomość jest dla nich ważna. Każda ramka ma identyfikator, a niższy numer oznacza wyższy priorytet. To ważne, bo gdy kilka modułów próbuje mówić jednocześnie, arbitraż rozstrzyga spór bez „kłótni” na poziomie protokołu.

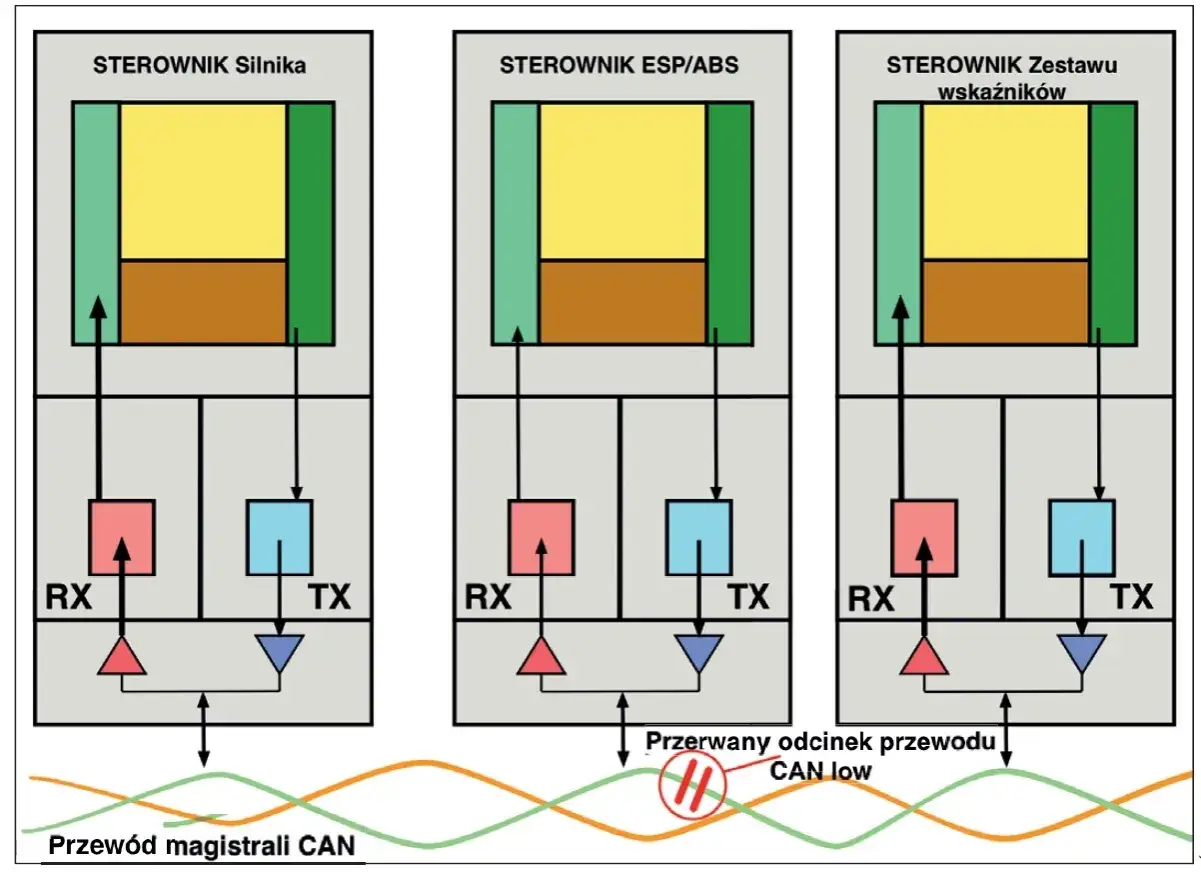

Z technicznego punktu widzenia najczęściej masz tu trzy elementy: kontroler CAN, transceiver i samą wiązkę. Kontroler zarządza logiką komunikacji, transceiver zamienia sygnał cyfrowy na różnicowy na przewodach CAN-H i CAN-L. Jeśli padnie tylko transceiver, cały sterownik może wyglądać na „martwy”, choć reszta elektroniki jeszcze żyje. To jedna z tych usterek, przy których łatwo niepotrzebnie skazać moduł na wymianę.
W starszych klasykach sprawa bywa prostsza, bo elektronika jest skromniejsza. W nowszych youngtimerach, autach po swapie albo po dołożeniu nowoczesnych zegarów, ABS-u czy sterowania komfortem sieć CAN staje się kręgosłupem całej instalacji. Jeśli ten kręgosłup siada, objawy rozchodzą się po aucie szerzej niż sam błąd w pamięci sterownika. Z tego powodu najpierw patrzę na architekturę połączeń, a dopiero potem na pojedynczy kod usterki.
To prowadzi prosto do pytania, jak taka awaria wygląda w praktyce i kiedy warto podejrzewać samą komunikację, a nie czujnik czy pompę.
Po czym rozpoznać, że problem siedzi w komunikacji, a nie w samym module
Najbardziej mylące są objawy, które wyglądają jak kilka niezależnych usterek naraz. Licznik gubi wskazania, ABS zapisuje błąd, skrzynia wchodzi w tryb awaryjny, a tester nie łączy się z częścią sterowników. Wtedy bardzo często nie chodzi o trzy osobne awarie, tylko o jeden problem w sieci albo w zasilaniu wspólnym dla kilku modułów.
| Objaw | Co najczęściej sugeruje | Co sprawdzam najpierw |
|---|---|---|
| Brak komunikacji z kilkoma sterownikami jednocześnie | Usterka w sieci, terminacji albo zasilaniu gałęzi | Bezpieczniki, masy, rezystancję 60 Ω, stan złącz |
| Błąd pojawia się po deszczu, myciu lub wilgotnym poranku | Korozja, śniedź, woda w złączu lub przetarcie wiązki | Przelotki drzwi, podszybie, okolice modułów pod deską |
| Problem wraca po rozładowaniu akumulatora albo po spawaniu | Spadki napięcia, uszkodzony transceiver, reset konfiguracji | Napięcie ładowania, bezpieczniki, moduły najbliżej miejsca prac |
| Działa tylko część wyposażenia, reszta milczy | Przerwa w odgałęzieniu, problem z gatewayem lub brak zasilania jednej strefy | Schemat połączeń, punkty masowe, zasilanie konkretnej gałęzi |
W takich sytuacjach nie ufam wyłącznie samym kodom usterek, bo jeden sterownik potrafi zapisać błąd „brak komunikacji” tylko dlatego, że inny moduł nie wstał. Dobrze ustawiona diagnoza zaczyna się od objawów w całym aucie, a nie od pojedynczego komunikatu na ekranie testera. Następny krok to ustalenie, co najczęściej psuje tę sieć w praktyce.
Najczęstsze przyczyny usterek i jak je od siebie odróżnić
W CAN nie ma magii, są za to bardzo powtarzalne błędy. Najczęstszy to brak właściwej terminacji, czyli rezystorów końcowych na obu końcach magistrali. Przy wyłączonym zasilaniu poprawna sieć zwykle pokazuje około 60 Ω. Jeśli widzę 120 Ω, zazwyczaj brakuje jednego terminatora. Jeśli pomiar schodzi do 0-5 Ω, szukam zwarcia albo błędnie zrobionej naprawy wiązki.
Drugi częsty problem to zamienione przewody CAN-H i CAN-L. Układ czasem jeszcze „jakoś” działa, ale zachowuje się niestabilnie i generuje dziwne błędy w różnych sterownikach. Trzecia rzecz to zasilanie i masa. Jeden moduł z kiepskim punktem masowym potrafi zatruwać całą komunikację, a wtedy właściciel widzi symptomy pozornie niezwiązane z elektryką.
Na liście podejrzanych zawsze mam też uszkodzony transceiver w sterowniku, zwłaszcza po przepięciu, nieumiejętnym spawaniu albo zwarciu w wiązce. W retrofitach i swapach dochodzi jeszcze zła konfiguracja prędkości sieci albo adresowania. Jedna sieć może pracować z innym bitrate’em niż druga, więc jeśli ktoś „dokłada elektronikę na oko”, problem wcale nie musi być mechaniczny. Często to po prostu źle dobrany moduł lub błędne kodowanie.
W praktyce przy naprawach klasyków po modernizacjach najwięcej czasu tracę nie na samą wymianę części, tylko na odróżnienie: czy winna jest wiązka, konfiguracja, czy konkretny sterownik. I właśnie dlatego dobrze mieć prostą procedurę diagnozy, zamiast iść na skróty.
Jak diagnozuję CAN krok po kroku bez zgadywania
Zaczynam od odczytu kodów usterek i zapisuję, które moduły odpowiadają, a które są niewidoczne. To daje mi mapę problemu. Jeśli kilka sterowników znika naraz, nie zakładam od razu uszkodzenia każdego z nich. Szukam punktu wspólnego: zasilania, masy, gatewaya albo odcinka wiązki, przez który przechodzi komunikacja.
- Sprawdzam schemat i ustalam, które moduły są połączone w tej samej gałęzi.
- Przy wyłączonym zasilaniu mierzę rezystancję między CAN-H i CAN-L.
- Patrzę, czy wynik jest bliski 60 Ω, czy ucieka w stronę 120 Ω, 40 Ω albo wartości bardzo niskich.
- Jeśli pomiar jest zły, odpinam kolejne moduły lub fragmenty wiązki, żeby znaleźć odcinek, który psuje całą sieć.
- Po włączeniu zasilania mierzę napięcia, pamiętając, że multimetr pokazuje średnią, nie cały przebieg sygnału.

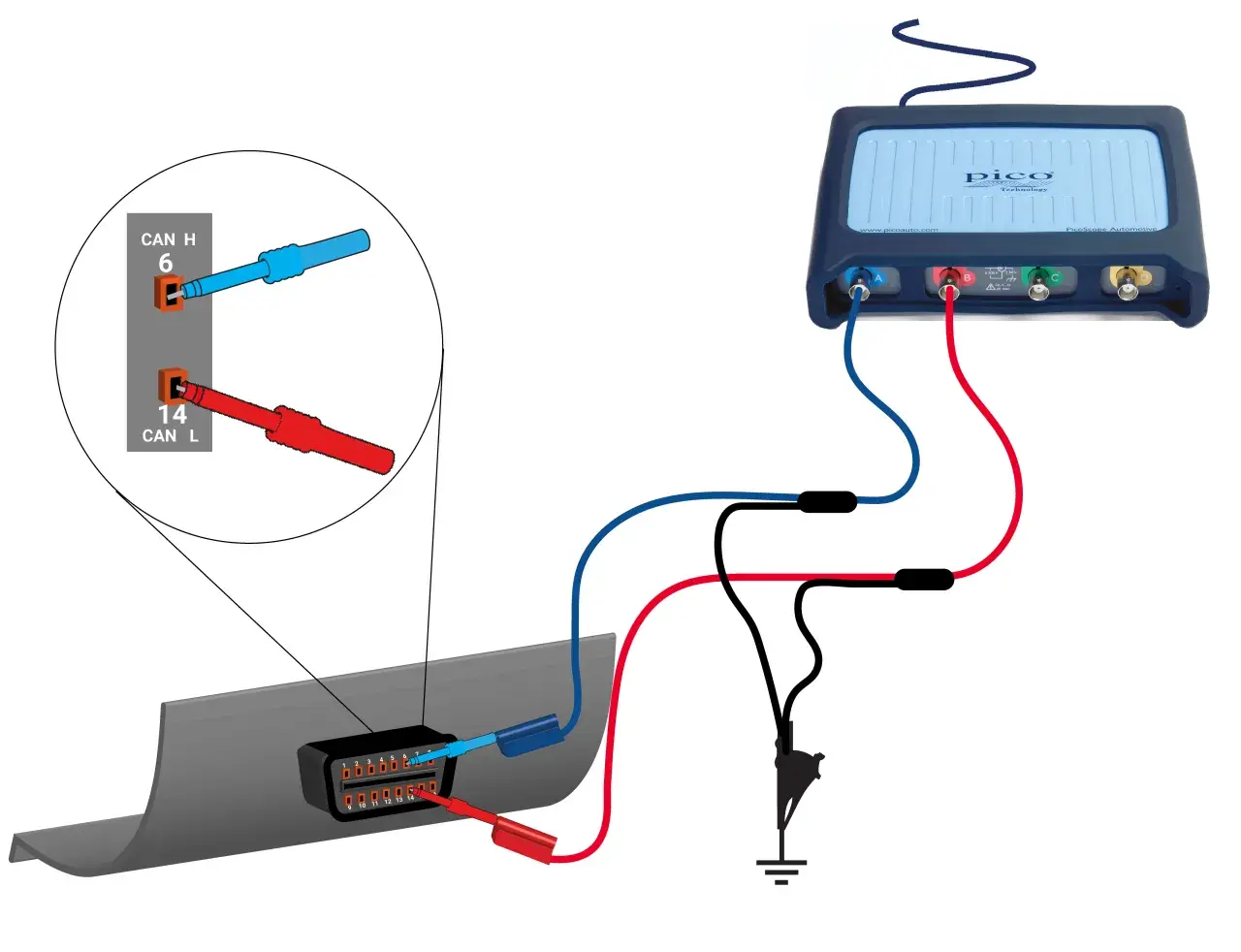

- Gdy usterka jest przerywana, przechodzę na oscyloskop i sprawdzam kształt sygnału, zakłócenia oraz ewentualne odbicia.
Przy poprawnym, spoczynkowym stanie obie linie zwykle kręcą się wokół 2,5 V. W aktywności CAN-H idzie mniej więcej w okolice 2,5-3,5 V, a CAN-L spada do około 2,5-1,5 V. Te liczby są użyteczne, ale tylko wtedy, gdy mierzysz je w odpowiednich warunkach. Wiele serwisów popełnia błąd, sprawdzając sieć z podpiętymi wszystkimi modułami i wyciągając wniosek z uśrednionego odczytu. To mało warte przy diagnostyce trudniejszych przypadków.
Jeśli sygnał jest zniekształcony, zaczynam od rzeczy prozaicznych: masy, przetarcia wiązki, śniedzi w złączach i jakości wcześniejszych napraw. Dopiero potem dochodzę do sterownika. W CAN naprawa „na czuja” najczęściej kończy się wymianą sprawnego modułu i brakiem efektu, więc kolejność ma znaczenie większe niż sam zestaw narzędzi.
To naturalnie prowadzi do pytania, co faktycznie naprawić, a kiedy lepiej podjąć decyzję o regeneracji sterownika albo odbudowie fragmentu wiązki.
Co naprawić, a czego nie łatać na skróty
Najlepsza naprawa to taka, która przywraca parametry sieci, a nie tylko kasuje objawy. Jeśli problemem jest terminacja, przywracam prawidłowy rezystor końcowy albo naprawiam moduł, który go udostępnia. Jeśli winna jest wiązka, odtwarzam skręt pary i jakość połączenia, zamiast zakładać losowe złączki i liczyć, że „jakoś będzie”. Przy CAN długość i jakość przewodu naprawdę mają znaczenie.
| Sytuacja | Co zwykle robię | Kiedy to ma sens | Na co uważać |
|---|---|---|---|
| Brak jednego terminatora | Przywrócenie rezystora końcowego lub naprawa modułu, który go zawiera | Gdy pomiar pokazuje około 120 Ω | Nie dokładać przypadkowego opornika na stałe bez zrozumienia topologii |
| Przetarta lub skorodowana wiązka | Wymiana odcinka, lutowanie tylko tam, gdzie jest to technicznie poprawne, odtworzenie skrętu | Gdy objawy zależą od ruchu wiązki albo wilgoci | Nie robić długich, luźnych przedłużeń |
| Uszkodzony transceiver w sterowniku | Naprawa elektroniki albo wymiana modułu z adaptacją/kodowaniem | Gdy sieć po odłączeniu modułu wraca do normy | Sprawdzić, czy uszkodzenie nie przyszło z zewnątrz, np. po przepięciu |
| Błąd po swapie lub retrofitcie | Weryfikacja konfiguracji, bitrate’u i adresacji | Gdy sprzęt jest sprawny, ale sieć nie dogaduje się logicznie | Nie zakładać, że wszystkie moduły mówią tym samym językiem |
Jeśli chodzi o koszty, w praktyce spotyka się w Polsce wyceny diagnostyki CAN/LIN rzędu 150-300 zł, a przy bardziej złożonej analizie i naprawie elektroniki rachunek rośnie dalej. Sama naprawa przewodu bywa relatywnie tania, ale problem robi się droższy, gdy trzeba rozbierać pół auta, usuwać korozję albo programować moduł po wymianie. Dlatego nie opłaca się zaczynać od kupowania kolejnego sterownika, zanim nie potwierdzę, że stary faktycznie padł.
W praktyce najgorsze naprawy to te, które maskują przyczynę. Dołożony „na szybko” rezystor, złącze skręcone na taśmę albo zamieniona para przewodów potrafią dać chwilowy spokój, ale po kilku dniach wracają problemy jeszcze trudniejsze do znalezienia. I właśnie dlatego końcowy etap pracy jest równie ważny jak sama diagnoza.
Co sprawdzam przed oddaniem auta, żeby awaria nie wróciła po tygodniu
Po naprawie nie kończę na skasowaniu błędów. Sprawdzam jeszcze stabilność zasilania, stan akumulatora i ładowania, bo słaba instalacja elektryczna potrafi znowu wywołać błędy komunikacji. W klasykach po modernizacjach zwracam też uwagę na prowadzenie wiązki: para CAN powinna być poprowadzona możliwie równo, z dala od przewodów zapłonowych, przekaźników dużej mocy i miejsc, gdzie kabel pracuje mechanicznie.
Jeśli w aucie była woda, zawsze wracam do złącza, z którego wszystko się zaczęło. Osuszenie i kontakt cleaner to za mało, gdy piny są nadpalone albo nadżarte. Wtedy lepiej wymienić końcówkę, a czasem cały fragment wiązki. Przy doposażeniu elektroniki zapisuję też, co zostało zmienione, bo za pół roku nikt nie pamięta, który moduł został dokodowany, a który tylko „dopasowany” do reszty.
Jest jeszcze jedna rzecz, o której często się zapomina: nie każde auto z objawami komunikacji ma fabryczną sieć CAN. W starszych konstrukcjach problem może dotyczyć całkiem innego systemu, a w samochodzie po przeróbkach źródłem kłopotów bywa sam retrofit. Jeśli więc klasyk nie ma CAN od nowości, trzeba najpierw sprawdzić, czy naprawdę diagnozujesz magistralę, czy tylko skutki obcej elektroniki w starej instalacji.
W praktyce najlepszy efekt daje spokojna diagnoza, pomiar rezystancji, kontrola napięć i dopiero potem naprawa tego odcinka, który faktycznie psuje komunikację. To oszczędza czas, pieniądze i nerwy lepiej niż jakakolwiek wymiana na próbę.
