Dobór odpowiedniego transformatora do prostownika jest kluczowym krokiem, który może znacząco wpłynąć na efektywność i bezpieczeństwo całego układu zasilania. Aby właściwie dobrać transformator, należy przede wszystkim określić wymagane napięcie i prąd wyjściowy prostownika. Warto pamiętać, że napięcie po prostowaniu będzie wyższe niż napięcie skuteczne wtórne transformatora, co jest istotne przy planowaniu zasilania. Zrozumienie tych podstawowych zasad pozwoli uniknąć kosztownych błędów oraz zapewni stabilne działanie urządzenia.
W artykule omówimy również, jak obliczyć moc transformatora, aby był on wystarczający do zasilania obciążenia z zapasem. Dodatkowo, poruszymy temat kondensatorów filtrujących, które mają kluczowe znaczenie w redukcji tętnień napięcia, co wpływa na jakość zasilania. Dzięki tej wiedzy, każdy będzie mógł świadomie dobrać transformator do prostownika, eliminując ryzyko błędów i niepotrzebnych wydatków.
Kluczowe informacje:
- Określenie napięcia i prądu wyjściowego prostownika jest kluczowe dla doboru transformatora.
- Napięcie wtórne transformatora powinno być wyższe o 10–20% od wymaganego napięcia wyjściowego.
- Moc transformatora powinna być co najmniej 1,5 razy większa od mocy wyjściowej zasilacza.
- Kondensatory filtrujące są niezbędne do redukcji tętnień napięcia wyjściowego.
- W przypadku ładowania akumulatorów, napięcie wyjściowe prostownika musi być wyższe niż napięcie nominalne akumulatora.

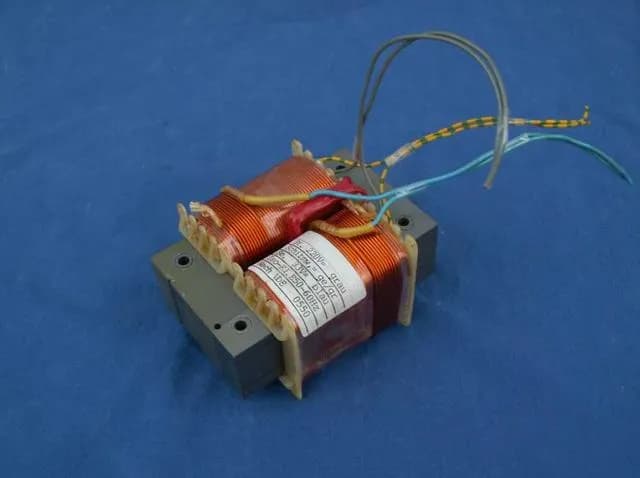

Jak dobrać transformator do prostownika, aby spełniał wymagania
Wybór odpowiedniego transformatora do prostownika jest kluczowym elementem, który wpływa na wydajność całego układu zasilania. Aby dobrze dobrać transformator, należy przede wszystkim zrozumieć wymagane napięcie oraz prąd wyjściowy prostownika. Te dwa parametry są fundamentalne, ponieważ wpływają na stabilność i efektywność działania urządzenia. Odpowiednie napięcie transformatora powinno być dostosowane do specyfikacji prostownika, aby zapewnić optymalne działanie i uniknąć problemów z przegrzewaniem czy niestabilnością napięcia.
Warto pamiętać, że napięcie wyjściowe po prostowaniu jest wyższe niż napięcie skuteczne wtórne transformatora. Na przykład, w przypadku napięcia wyjściowego 12 V, napięcie skuteczne wtórne powinno wynosić około 8,5 V. To oznacza, że dobór transformatora wymaga staranności, aby uwzględnić wszystkie zmienne, takie jak spadki napięcia na diodach prostowniczych. Właściwe określenie tych wartości pozwala na uniknięcie kosztownych błędów oraz zapewnia długotrwałe i niezawodne działanie zasilacza.Określenie napięcia i prądu wyjściowego prostownika
Aby skutecznie określić wymagane napięcie i prąd wyjściowy prostownika, należy przeprowadzić kilka kroków. Po pierwsze, należy zmierzyć napięcie, które ma być dostarczane do obciążenia. Następnie, warto określić maksymalny prąd, który będzie potrzebny do zasilania urządzenia. Ustalając te parametry, można łatwiej dobrać transformator, który nie tylko spełni wymagania, ale także zapewni odpowiednią moc i stabilność.
Wybór odpowiedniego napięcia wtórnego transformatora
Wybierając odpowiednie napięcie wtórne transformatora, należy wziąć pod uwagę kilka kluczowych czynników. Przede wszystkim, napięcie to powinno być dostosowane do wymagań prostownika, aby zapewnić stabilne działanie i odpowiednią moc wyjściową. Po prostowaniu mostkowym napięcie wyjściowe będzie wyższe niż napięcie skuteczne wtórne transformatora, co oznacza, że wartość ta powinna być obliczona z uwzględnieniem współczynnika 1,41. Na przykład, dla prostownika o napięciu wyjściowym 12 V, napięcie skuteczne wtórne transformatora powinno wynosić około 8,5 V, aby zapewnić odpowiednią moc po prostowaniu.
Nie można również zapominać o spadkach napięcia, które występują na diodach w mostku prostowniczym. Zazwyczaj spadki te wynoszą około 1,4 V, co należy uwzględnić przy doborze napięcia wtórnego. Dlatego dla zasilacza o napięciu wyjściowym 12 V, warto wybrać transformator o napięciu wtórnym o 10-20% wyższym, aby zrekompensować te straty i zapewnić stabilność działania. Tylko w ten sposób można uniknąć problemów związanych z niedostatecznym napięciem, co może prowadzić do nieprawidłowej pracy prostownika.
Jak ustalić wymaganą moc transformatora?
Aby ustalić wymaganą moc transformatora, należy skorzystać z prostej formuły. Moc wyjściowa zasilacza oblicza się, mnożąc napięcie wyjściowe przez maksymalny prąd, który ma być dostarczany do obciążenia. Na przykład, jeśli zasilacz ma napięcie wyjściowe 12 V i maksymalny prąd 10 A, moc wyjściowa wynosi 120 W (12 V × 10 A). Warto jednak pamiętać, że transformator powinien mieć moc wyższą od tej obliczonej, aby zapewnić jego niezawodne działanie.
W praktyce zaleca się, aby moc transformatora była co najmniej 1,5 razy większa od obliczonej mocy wyjściowej. Dzięki temu uzyskuje się odpowiedni zapas mocy, co minimalizuje ryzyko przegrzewania się transformatora oraz zwiększa jego żywotność. Na przykład, dla zasilacza o mocy 120 W, transformator powinien mieć moc co najmniej 180 W. Takie podejście zapewnia stabilność i bezpieczeństwo w użytkowaniu prostownika.
Zasady doboru mocy z zapasem dla niezawodności
Dobór transformatora z odpowiednim zapasem mocy jest kluczowy dla jego niezawodności i długowieczności. Wybierając transformator, warto mieć na uwadze, że zbyt mała moc może prowadzić do przegrzewania i uszkodzenia urządzenia. Dodatkowy zapas mocy pozwala na bezpieczne działanie transformatora nawet w warunkach dużego obciążenia, co jest szczególnie istotne w aplikacjach wymagających dużej stabilności.
Posiadanie transformatora z zapasem mocy nie tylko poprawia jego wydajność, ale także zwiększa bezpieczeństwo całego układu. Dzięki temu użytkownik unika problemów związanych z awariami, co może prowadzić do kosztownych napraw lub wymiany sprzętu. Dlatego zawsze warto kierować się zasadą, aby dobierać transformator o mocy przewyższającej obliczone wymagania.
Wpływ kondensatorów filtrujących na działanie prostownika
Kondensatory filtrujące odgrywają kluczową rolę w stabilizacji napięcia wyjściowego prostownika. Ich głównym zadaniem jest redukcja tętnień napięcia, które mogą występować po prostowaniu. Dzięki zastosowaniu kondensatorów, napięcie wyjściowe staje się bardziej stabilne, co jest niezwykle ważne w aplikacjach wymagających precyzyjnego zasilania. Warto zauważyć, że im większa pojemność kondensatora, tym mniejsze tętnienia, co przekłada się na lepszą jakość zasilania.
Wybór odpowiedniego kondensatora filtrującego powinien być dokładnie przemyślany, ponieważ jego parametry wpływają na wydajność całego układu. Warto zwrócić uwagę na napięcie robocze kondensatora, które powinno być wyższe od maksymalnego napięcia, jakie może wystąpić w obwodzie. Dodatkowo, należy uwzględnić pojemność kondensatora oraz jego czas ładowania, który może być znaczący w momencie włączenia zasilacza. Właściwy dobór kondensatora pozwoli na uniknięcie problemów z niestabilnością napięcia oraz zwiększy żywotność całego systemu.
Jak dobrać kondensator filtrujący do prostownika?
Dobór kondensatora filtrującego do prostownika powinien opierać się na kilku kluczowych kryteriach. Przede wszystkim, należy określić wymaganą pojemność, która będzie odpowiednia do stabilizacji napięcia wyjściowego. Zazwyczaj, większa pojemność kondensatora skutkuje mniejszymi tętnieniami, co jest korzystne w większości aplikacji. Ważne jest również, aby napięcie robocze kondensatora było odpowiednio wysokie, aby mogło wytrzymać maksymalne napięcia w obwodzie. Na przykład, dla prostownika pracującego przy napięciu 12 V, kondensator powinien mieć napięcie robocze co najmniej 25 V, aby zapewnić odpowiedni margines bezpieczeństwa.
| Typ kondensatora | Pojemność (µF) | Napięcie robocze (V) |
| Kondensator elektrolityczny | 1000 | 25 |
| Kondensator tantalowy | 470 | 16 |
| Kondensator ceramiczny | 100 | 50 |
Rola kondensatorów w redukcji tętnień napięcia
Kondensatory filtrujące są niezbędnym elementem w układach prostowników, ponieważ ich głównym zadaniem jest redukcja tętnień napięcia. Tętnienia te mogą wpływać na stabilność zasilania i jakość napięcia wyjściowego, co jest kluczowe w wielu zastosowaniach elektronicznych. Dzięki kondensatorom możliwe jest wygładzenie fluktuacji napięcia, co prowadzi do bardziej stabilnego i niezawodnego działania urządzeń. Wysoka jakość zasilania przekłada się na dłuższą żywotność komponentów oraz ich lepszą wydajność.
W przypadku prostowników, kondensatory pomagają w utrzymaniu stałego napięcia wyjściowego, co jest szczególnie istotne w aplikacjach wymagających dużej precyzji. Dobrze dobrane kondensatory mogą znacznie zredukować wpływ tętnień na pracę zasilacza, co jest korzystne dla całego układu. Warto jednak pamiętać, że pojemność kondensatora oraz jego napięcie robocze muszą być odpowiednio dobrane do specyfikacji prostownika, aby zapewnić optymalne działanie i uniknąć problemów związanych z niestabilnością napięcia.
Czytaj więcej: Gdzie kupić prostownik blue box? Sprawdź najlepsze oferty online
Częste błędy przy doborze transformatora do prostownika
Podczas doboru transformatora do prostownika, wiele osób popełnia błędy, które mogą prowadzić do problemów z działaniem całego układu. Jednym z najczęstszych błędów jest wybór transformatora o zbyt niskiej mocy. W takim przypadku transformator może nie być w stanie dostarczyć wystarczającej mocy dla podłączonego obciążenia, co prowadzi do przegrzewania i uszkodzenia urządzenia. Ponadto, nieodpowiednie napięcie wtórne transformatora może skutkować niestabilnym zasilaniem, co jest szczególnie niebezpieczne w aplikacjach wymagających precyzyjnego napięcia.
Kolejnym częstym błędem jest niedocenianie znaczenia kondensatorów filtrujących. Wiele osób zapomina o ich roli w redukcji tętnień napięcia, co może prowadzić do problemów z jakością zasilania. Niewłaściwy dobór kondensatorów, zarówno pod względem pojemności, jak i napięcia roboczego, może skutkować niestabilnością systemu. Dlatego ważne jest, aby dokładnie przemyśleć wszystkie aspekty związane z doborem transformatora oraz jego komponentów, aby uniknąć kosztownych błędów i zapewnić niezawodne działanie prostownika.
Jak optymalizować systemy zasilania z użyciem prostowników
W miarę jak technologia się rozwija, optymalizacja systemów zasilania staje się kluczowym elementem w projektowaniu nowoczesnych urządzeń elektronicznych. Jednym z podejść, które można zastosować, jest integracja inteligentnych kondensatorów filtrujących, które automatycznie dostosowują swoją pojemność do zmieniających się warunków obciążenia. Takie rozwiązanie może znacząco poprawić stabilność napięcia wyjściowego, a także zredukować straty energii, co ma kluczowe znaczenie w zastosowaniach wymagających wysokiej efektywności energetycznej.
Dodatkowo, warto zwrócić uwagę na zastosowanie układów monitorujących, które mogą analizować parametry pracy prostownika w czasie rzeczywistym. Dzięki temu możliwe jest szybkie wykrywanie problemów, takich jak nadmierne tętnienia napięcia czy spadki napięcia, co pozwala na natychmiastowe działania naprawcze. Takie podejście nie tylko zwiększa niezawodność systemu, ale również pozwala na lepsze zarządzanie energią, co jest niezwykle istotne w kontekście rosnących wymagań dotyczących wydajności i zrównoważonego rozwoju. Wprowadzenie tych zaawansowanych technik do projektowania układów zasilania może przynieść znaczne korzyści w dłuższej perspektywie.
