Porządnie podłączone głośniki w samochodzie dają nie tylko lepszą głośność, ale przede wszystkim czystszy dźwięk, równą scenę i mniej problemów przy pierwszym uruchomieniu. W tym tekście pokazuję, jak podejść do tematu bez zgadywania: od rozpoznania przewodów i odczytania schematu, przez samo łączenie kanałów, aż po test końcowy w aucie klasycznym i nowszym.
Najważniejsze rzeczy do zrobienia przed pierwszym testem
- Sprawdź opis przewodów w radiu i w aucie, zamiast ufać samym kolorom.
- Łącz plus z plusem, minus z minusem - odwrócona polaryzacja od razu psuje brzmienie.
- W wielu radiach zielony i zielono-czarny odpowiadają za lewy tył, a fioletowy i fioletowo-czarny za prawy tył.
- Nie podłączaj przewodów głośnikowych do masy karoserii.
- Jeśli auto nie ma gotowych przewodów na tył, poprowadź nowe kable fabryczną trasą wzdłuż wnętrza.
- Przed złożeniem tapicerki sprawdź każdy głośnik osobno, a potem ustaw balans i fader.
W klasykach jedna zasada jest ważniejsza niż wszystkie inne: najpierw identyfikacja, dopiero potem skręcanie. Starsze auta często mają zmieniane radia, dokładane adaptery albo poprawki po poprzednich właścicielach, więc sam kolor przewodu bywa tylko wskazówką, a nie pewnikiem. Ja zawsze zaczynam od instrukcji radia i auta, bo to oszczędza największą liczbę błędów.
Najpierw rozpoznaj wiązkę, zanim cokolwiek połączysz
Jeżeli radio jest aftermarketowe, jego wiązka zwykle ma dość czytelny układ kolorów, ale instalacja pojazdu może już wyglądać zupełnie inaczej. Dlatego szukam dwóch rzeczy naraz: opisu wyjść w radiu oraz opisu przewodów w samochodzie. W starszych autach, zwłaszcza po przeróbkach, nie ufam wyłącznie temu, co widzę gołym okiem.
W praktyce interesują cię dwa typy sygnałów: przewody głośnikowe i przewody zasilające. Tych nie wolno mieszać. Przewody głośnikowe idą parami do konkretnego kanału, a ich minus nie powinien być podpinany do karoserii. To właśnie ten błąd najczęściej kończy się cichą pracą, zniekształceniami albo zabezpieczeniem radia.
Jeśli w aucie masz kostkę ISO, podłączenie jest prostsze, bo łatwiej zachować porządek w kanałach. Jeśli kostki nie ma, robi się trochę więcej pracy, ale zasada pozostaje ta sama: najpierw oznaczenie przewodów, potem łączenie par, a dopiero na końcu montaż na stałe. Gdy rozpoznasz wiązkę, przechodzę do schematu kolorów, bo właśnie tam najłatwiej uniknąć pomyłki.

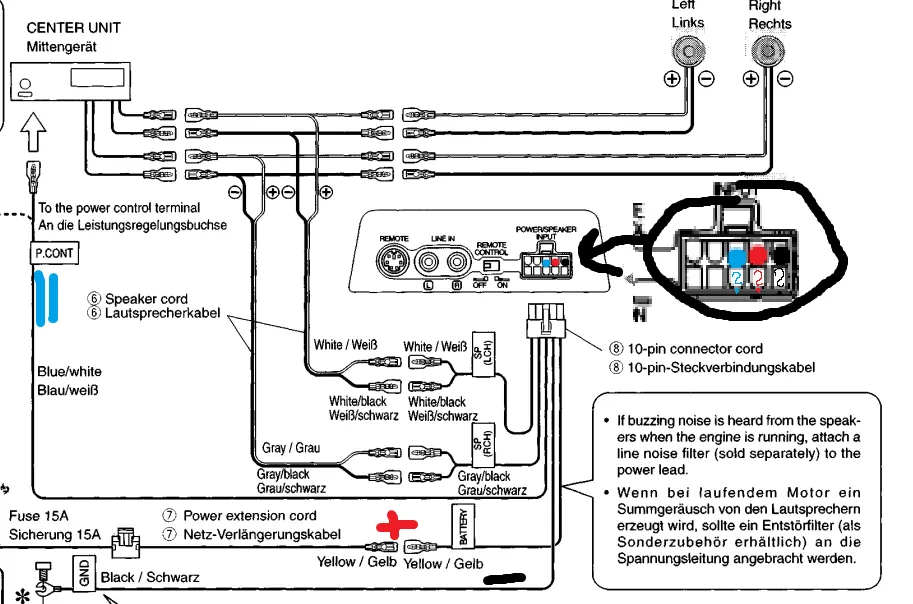

Schemat przewodów i kolory, które najczęściej spotkasz
W większości nowoczesnych radii samochodowych kolorystyka przewodów jest podobna. Standard, na który trafisz najczęściej, rozróżnia osobno kanały przednie i tylne, a każda para ma przewód dodatni oraz ujemny. W wielu opisach zielony i zielono-czarny obsługują lewy tył, a fioletowy i fioletowo-czarny prawy tył.
| Kolor przewodu | Funkcja | Co z nim zrobić |
|---|---|---|
| Biały | Przedni lewy plus | Połącz z plusem głośnika lewego przedniego |
| Biały z czarnym paskiem | Przedni lewy minus | Połącz z minusem tego samego głośnika |
| Szary | Przedni prawy plus | Połącz z plusem głośnika prawego przedniego |
| Szary z czarnym paskiem | Przedni prawy minus | Połącz z minusem tego samego głośnika |
| Zielony | Tylny lewy plus | Połącz z plusem tylnego lewego głośnika |
| Zielony z czarnym paskiem | Tylny lewy minus | Połącz z minusem tylnego lewego głośnika |
| Fioletowy | Tylny prawy plus | Połącz z plusem tylnego prawego głośnika |
| Fioletowy z czarnym paskiem | Tylny prawy minus | Połącz z minusem tylnego prawego głośnika |
Najważniejsze jest to, że para zawsze musi zostać parą. Nie łącz przewodu z jednego kanału z głośnikiem z innego kanału i nie zamieniaj minusa z masą auta. Jeżeli w twoim samochodzie ktoś wcześniej wymienił radio albo ciął kostkę, kolor może już nie zgadzać się z fabrycznym opisem, więc schemat traktuję jako punkt wyjścia, a nie świętość. Kiedy wiesz już, który przewód za co odpowiada, można przejść do samego łączenia.
Podłącz głośniki krok po kroku bez zgadywania
Ja robię to zawsze w tej samej kolejności, bo w samochodzie najwięcej bałaganu powstaje wtedy, gdy człowiek zaczyna „na skróty”. Przy prostym montażu wystarczy kilka spokojnych ruchów, a nie siłowe dopasowywanie wszystkiego na raz.
- Odłącz minus akumulatora. To prosty krok, ale w praktyce chroni radio i instalację przed przypadkowym zwarciem.
- Wyjmij radio i rozłóż wiązkę tak, żeby widzieć wszystkie przewody kanałów.
- Zidentyfikuj pary przewodów głośnikowych po kolorach albo po opisie pinów, jeśli barwy są nieczytelne.
- Połącz plus z plusem i minus z minusem. Jeśli lutujesz, zdejmij zwykle około 5 mm izolacji i zabezpiecz połączenie koszulką termokurczliwą. Jeśli używasz zacisków, dociśnij je naprawdę mocno.
- Nie prowadź gołych odcinków przewodu obok metalowych krawędzi, bo w klasyku drgania szybko robią swoje.
- Podłącz akumulator tylko do testu i sprawdź każdy kanał osobno, zanim wszystko zamkniesz.
Jeśli po uruchomieniu radio gra, ale scena dźwiękowa jest „płaska” albo bas wyraźnie słabnie, zwykle winna jest odwrócona polaryzacja jednego głośnika. To drobiazg, który robi ogromną różnicę w brzmieniu, zwłaszcza w kabinie starego auta. Gdy podstawowe połączenie działa, warto przejść do sytuacji trudniejszej, czyli do samochodu bez gotowych przewodów na tył.
Gdy fabryczna instalacja nie ma tylnych głośników
W starszych samochodach to częsty scenariusz: radio ma wyjścia na tył, ale w aucie nie ma żadnych przewodów do tylnej półki albo tylnych drzwi. Wtedy trzeba poprowadzić nową instalację od radia do głośników. Nie jest to skomplikowane, ale wymaga cierpliwości i sensownej trasy.
Najbezpieczniej prowadzić przewody wzdłuż fabrycznych kanałów: za deską rozdzielczą, przy progach, pod plastikowymi osłonami i przez istniejące przelotki. Jeśli głośnik jest w drzwiach, przewód trzeba przepuścić przez gumową przepustkę albo dodać własną osłonę, żeby nie przecierał się przy każdym otwarciu drzwi. W klasyku warto też zostawić odrobinę luzu przy elementach ruchomych, bo sztywno napięty przewód prędzej czy później pęknie.
Unikam prowadzenia kabli równolegle do grubych przewodów zasilających, alternatora czy przetwornic. To nie jest akademicki problem, tylko realne źródło zakłóceń i brumu. Jeśli trasa jest długa, lepiej dołożyć trochę czasu i zrobić ją porządnie niż później szukać szumu w instalacji. Kiedy przewody są już na miejscu, zostaje jeszcze jedna rzecz: sprawdzenie, czy wszystko naprawdę gra tak, jak powinno.
Najczęstsze błędy, które psują dźwięk albo radio
Najwięcej problemów widzę w tych samych miejscach, niezależnie od marki auta. Część błędów nie niszczy od razu sprzętu, ale sprawia, że dźwięk jest słaby, zduszony albo nierówny. To właśnie dlatego montaż warto kończyć dopiero po spokojnej kontroli.
- Odwrócona polaryzacja jednego głośnika - scena się rozjeżdża, a bas traci masę.
- Podłączenie przewodu głośnikowego do masy karoserii - w wielu radiach to błąd, który może wywołać ochronę wyjścia.
- Mieszanie kanałów - lewy tył trafia na prawy przód albo odwrotnie, przez co ustawienie balansu przestaje mieć sens.
- Luźne połączenia - trzaski, zaniki dźwięku i problemy pojawiające się przy jeździe po nierównościach.
- Przeciągnięcie przewodu przez ostre krawędzie bez osłony - po kilku miesiącach izolacja potrafi się przetrzeć.
- Brak opisu nowych kabli - po drugim demontażu sam sobie robisz kłopot.
Jeśli pracujesz przy klasyku, do listy dorzuciłbym jeszcze jeden punkt: stare, kruche przewody lepiej wymienić niż „ratować na siłę”. Czasem z zewnątrz wszystko wygląda dobrze, a po lekkim poruszeniu przewód pęka w dłoni. Po wyeliminowaniu tych błędów zostaje test, który mówi o instalacji więcej niż samo patrzenie na schemat.
Sprawdź wszystko, zanim skręcisz tapicerkę
Test robię zawsze na otwartej instalacji. Najpierw puszczam cichy utwór albo sygnał testowy i sprawdzam każdy głośnik osobno: lewy przód, prawy przód, lewy tył, prawy tył. Potem ustawiam balans i fader na środek, a następnie delikatnie przesuwam je w każdą stronę, żeby upewnić się, że kanały odpowiadają właściwym miejscom.
Jeżeli jeden głośnik gra ciszej, niż powinien, albo wokal znika po włączeniu dwóch kanałów naraz, najpierw sprawdzam polaryzację. W praktyce to właśnie odwrócone przewody najczęściej robią największy bałagan, chociaż na pierwszy rzut oka instalacja wygląda poprawnie. Dobry test na tym etapie oszczędza rozbierania połowy wnętrza po zakończeniu montażu.
W samochodzie klasycznym lub po przeróbkach robię jeszcze jeden krok: lekko poruszam wiązką przy pracującym radiu. Jeśli dźwięk przerywa, trzeba poprawić złącze, bo problem i tak wróci na pierwszej dziurze. To mały wysiłek na końcu, ale właśnie on decyduje o tym, czy instalacja będzie działać stabilnie przez długie miesiące.
Porządny montaż w starszym aucie oszczędza drugie rozbieranie wnętrza
W starszych samochodach największą różnicę robi nie samo radio, tylko porządek w kablach. Gdy od początku trzymasz się schematu, pilnujesz par przewodów i nie idziesz na skróty przy prowadzeniu wiązki, instalacja jest po prostu przewidywalna. To szczególnie ważne w klasykach, gdzie każda kolejna ingerencja zostawia po sobie ślad.
Jeśli miałbym wskazać jedną rzecz, która naprawdę działa, to jest nią cierpliwe sprawdzenie wszystkiego przed złożeniem tapicerki. Właśnie wtedy wychodzą pomyłki, które później kosztują najwięcej czasu. Dobrze podłączone głośniki nie potrzebują poprawek - mają grać równo, czysto i bez niespodzianek, kiedy tylko przekręcisz kluczyk.
