Budowa prostownika z transformatora to doskonały sposób na stworzenie prostego i efektywnego urządzenia do ładowania akumulatorów. W tym artykule przedstawimy krok po kroku, jak skonstruować prostownik, który będzie idealny do ładowania akumulatorów 12V. Wybór odpowiednich komponentów, takich jak transformator, prostownik i kondensator, jest kluczowy dla prawidłowego działania całego układu. Dodatkowo, omówimy, jak uniknąć typowych błędów podczas budowy oraz jakie środki bezpieczeństwa należy zachować, aby praca z elektrycznością była bezpieczna.
Wszystkie niezbędne elementy oraz zasady montażu zostaną szczegółowo opisane, co pozwoli nawet początkującym elektroniką na samodzielne skonstruowanie prostownika. Dzięki temu artykułowi zyskasz nie tylko wiedzę teoretyczną, ale również praktyczne umiejętności, które mogą okazać się nieocenione w przyszłości.
Kluczowe wnioski:
- Wybierz transformator o napięciu wtórnym około 12V AC i mocy co najmniej 150W dla ładowania akumulatorów 10A.
- Użyj mostka prostowniczego z diodami o odpowiednim prądzie, aby przekształcić AC w pulsujące DC.
- Dodaj kondensator elektrolityczny, aby wygładzić pulsujące napięcie i uzyskać stabilne DC.
- Implementuj system monitorowania napięcia i automatycznego odłączania, aby zapobiec przeładowaniu akumulatora.
- Upewnij się, że wszystkie komponenty są odpowiednio chłodzone i zabezpieczone w obudowie.
Jakie materiały i narzędzia są potrzebne do budowy prostownika?

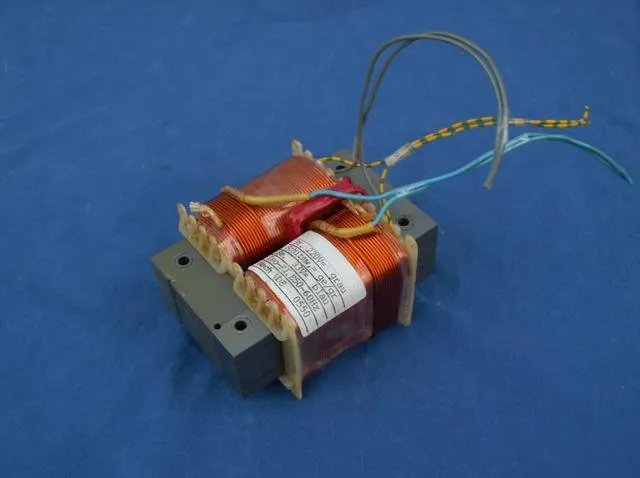

Do budowy prostownika z transformatora niezbędne są odpowiednie komponenty, które zapewnią prawidłowe działanie urządzenia. Na początek, wybierz transformator o napięciu wtórnym wynoszącym około 12V AC oraz mocy co najmniej 150W, co jest wystarczające dla ładowania akumulatorów o prądzie 10A. Kluczowym elementem jest mostek prostowniczy, składający się z czterech diod, które przekształcą napięcie AC w pulsujące DC. Warto wykorzystać diody o dużej wydajności, takie jak D204 lub SY526/0.3, które powinny być zamontowane na radiatorze, aby efektywnie odprowadzać ciepło.
Oprócz transformatora i diod, potrzebny będzie także kondensator elektrolityczny, na przykład o pojemności 470μF/35V, który wygładzi pulsujące napięcie na wyjściu prostownika. Dodatkowo, do zabezpieczenia obwodu, warto zainstalować bezpiecznik o wartości 10A lub 12A. Przydatne będą również: przełącznik do kontroli zasilania oraz przyrządy pomiarowe, takie jak woltomierz i amperomierz, które pozwolą na monitorowanie procesu ładowania.
Lista niezbędnych komponentów do skonstruowania prostownika
- Transformator 12V AC, moc min. 150W
- Mostek prostowniczy z diodami D204 lub SY526/0.3
- Kondensator elektrolityczny 470μF/35V
- Bezpiecznik 10A lub 12A
- Przełącznik do kontroli zasilania
- Woltomierz i amperomierz do monitorowania procesu
Narzędzia, które ułatwią proces montażu
Aby skutecznie zmontować prostownik, potrzebujesz kilku podstawowych narzędzi. Przede wszystkim, przyda się lutownica, która umożliwi trwałe połączenie elementów elektronicznych. Dobrze jest mieć także multimetr, który pomoże w testowaniu obwodów i sprawdzaniu napięcia oraz prądu. Warto zaopatrzyć się w szczypce, aby ułatwić sobie manipulację małymi elementami, a także w nożyk do cięcia kabli.
Nie zapomnij również o narzędziach do obróbki PCB, jeśli planujesz montaż na płytce drukowanej. W tym celu przydatne będą wiertarka i wiertła do PCB. Dobrze zorganizowane miejsce pracy oraz odpowiednie narzędzia zapewnią sprawny i bezpieczny montaż prostownika.
Jak prawidłowo zbudować prostownik z transformatora?

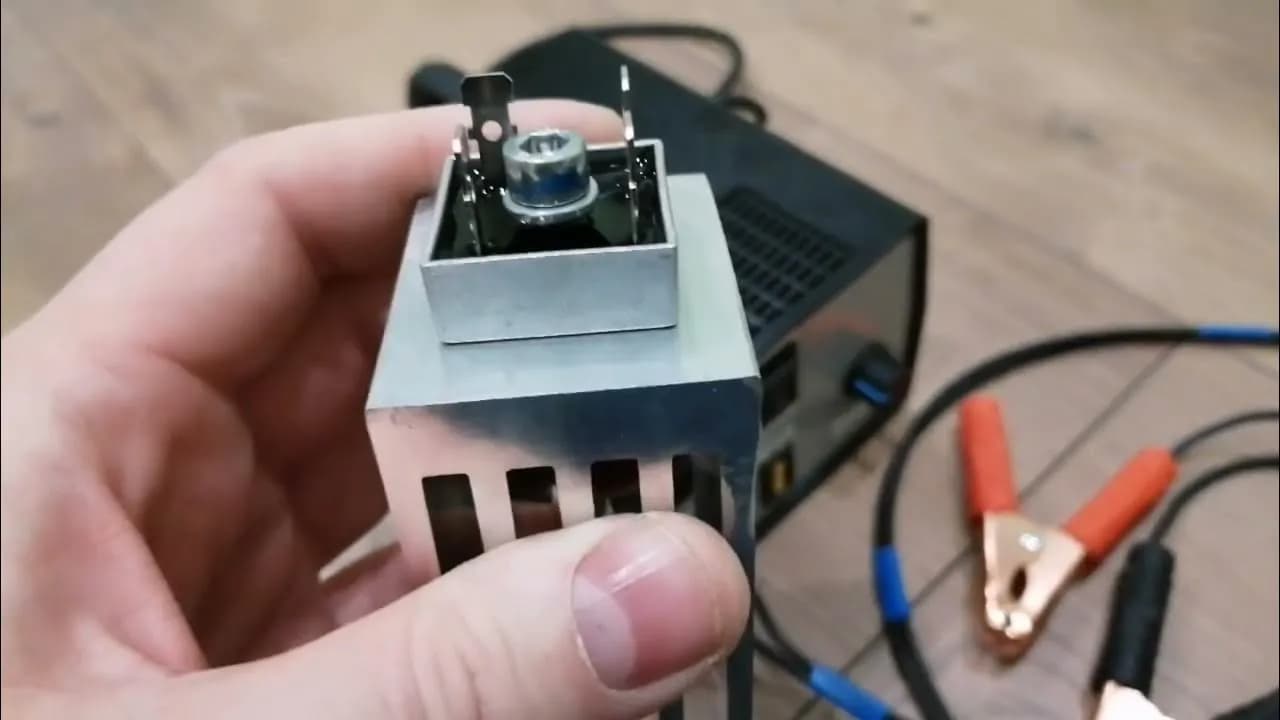

Budowa prostownika z transformatora wymaga kilku kroków, które należy starannie wykonać, aby zapewnić jego prawidłowe działanie. Na początku wybierz transformator o napięciu wtórnym wynoszącym 12V AC oraz mocy co najmniej 150W, co jest wystarczające dla ładowania akumulatorów 10A. Następnie podłącz transformator do mostka prostowniczego, który składa się z czterech diod, takich jak D204 lub SY526/0.3. Mostek przekształci napięcie AC w pulsujące DC. Pamiętaj, aby diody zamontować na radiatorze, co pomoże w odprowadzaniu ciepła.
Po podłączeniu mostka prostowniczego, do jego wyjścia dołącz kondensator elektrolityczny o pojemności 470μF/35V, który wygładzi pulsujące napięcie. Kolejnym krokiem jest podłączenie bezpiecznika o wartości 10A lub 12A dla ochrony przed przeciążeniem. Całość powinna być umieszczona w odpowiedniej obudowie, która zabezpieczy komponenty. Na koniec, upewnij się, że wszystkie połączenia są solidne, a kable mają wystarczającą grubość, aby bezpiecznie przenosić prąd.
Krok po kroku: Schemat budowy prostownika
Podczas budowy prostownika, kluczowe jest zrozumienie schematu połączeń. Użyj poniższego diagramu, aby zobaczyć, jak poszczególne elementy są ze sobą połączone. Diagram pokazuje, jak transformator dostarcza energię do mostka prostowniczego, który następnie przesyła ją do kondensatora. Upewnij się, że wszystkie elementy są prawidłowo zamontowane, co pozwoli na efektywne działanie prostownika.
| Element | Opis |
| Transformator | Napięcie wtórne 12V AC, moc min. 150W |
| Mostek prostowniczy | Składa się z diod D204 lub SY526/0.3 |
| Kondensator | 470μF/35V do wygładzania napięcia |
| Bezpiecznik | 10A lub 12A dla ochrony przed przeciążeniem |
Wskazówki dotyczące połączeń elektrycznych i lutowania
Podczas lutowania elementów prostownika, kluczowe jest zachowanie ostrożności i precyzji. Używaj lutownicy o odpowiedniej mocy, aby uniknąć uszkodzenia delikatnych komponentów. Zawsze lutuj w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania oparów. Pamiętaj, aby przed lutowaniem oczyścić końcówki kabli oraz elementów, co zapewni lepsze połączenie.Warto również używać odpowiednich narzędzi, takich jak szczypce do trzymania elementów w miejscu podczas lutowania. Staraj się unikać nadmiernego nagrzewania diod, aby nie uszkodzić ich struktury. Po zakończeniu lutowania, upewnij się, że wszystkie połączenia są dobrze wykonane i sprawdź je za pomocą multimetru, aby upewnić się, że nie ma zwarć.
Czytaj więcej: Jaki prostownik do ciągnika C-330? Sprawdź, jak wybrać najlepszy!
Jak zapewnić bezpieczeństwo podczas pracy z elektrycznością?
Praca z elektrycznością niesie ze sobą pewne ryzyko, dlatego ważne jest, aby przestrzegać kluczowych zasad bezpieczeństwa. Po pierwsze, zawsze pracuj w suchym miejscu, aby zminimalizować ryzyko porażenia prądem. Używaj narzędzi z izolowanymi uchwytami i unikaj kontaktu z mokrymi lub wilgotnymi powierzchniami. Zawsze odłączaj zasilanie przed rozpoczęciem jakichkolwiek prac przy urządzeniach elektrycznych. Pamiętaj także, aby używać odpowiednich zabezpieczeń, takich jak bezpieczniki i wyłączniki różnicowoprądowe, które mogą chronić przed przeciążeniem i zwarciem.
Warto również mieć na uwadze, że podczas lutowania czy montażu komponentów elektrycznych, należy stosować okulary ochronne oraz rękawice, aby zabezpieczyć się przed iskrami i gorącym lutem. W przypadku pracy z transformatorami, upewnij się, że są one odpowiednio zabezpieczone w obudowie, aby uniknąć przypadkowego kontaktu z przewodami. Zawsze miej pod ręką sprzęt do pierwszej pomocy, a także informację o najbliższym szpitalu, na wypadek nagłej sytuacji.
Ochrona przed porażeniem: co warto wiedzieć
Ochrona przed porażeniem elektrycznym jest kluczowym aspektem pracy z urządzeniami elektrycznymi. Aby zminimalizować ryzyko, zawsze używaj sprzętu ochronnego i przestrzegaj zasad bezpieczeństwa. Nie dotykaj gołymi rękami przewodów, które mogą być pod napięciem, i unikaj pracy w pobliżu wody. Zainwestuj w przełączniki różnicowoprądowe, które automatycznie odłączają zasilanie w przypadku wykrycia nieprawidłowości w przepływie prądu.
- Pracuj w suchym miejscu, aby zredukować ryzyko porażenia prądem.
- Używaj narzędzi z izolowanymi uchwytami.
- Odłączaj zasilanie przed rozpoczęciem prac.
Jak rozwiązywać typowe problemy podczas budowy prostownika?
Podczas budowy prostownika z transformatora, mogą wystąpić różne problemy, które mogą zakłócić prawidłowe działanie urządzenia. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie diod w mostku prostowniczym. Upewnij się, że diody są podłączone w odpowiedniej orientacji, aby uniknąć zwarcia. Innym powszechnym problemem jest użycie zbyt małego kondensatora, co prowadzi do niestabilności napięcia. Zawsze dobieraj kondensator o odpowiedniej pojemności, aby zapewnić płynne działanie prostownika. Dodatkowo, nieodpowiednia grubość przewodów może prowadzić do przegrzewania się i spadku napięcia, dlatego upewnij się, że używasz przewodów o odpowiedniej średnicy.
Aby skutecznie rozwiązywać problemy, warto znać kilka metod diagnostycznych. Sprawdzaj napięcia na różnych etapach działania prostownika za pomocą multimetru, aby zidentyfikować, gdzie może występować problem. Jeśli prostownik nie działa, upewnij się, że transformator dostarcza odpowiednie napięcie. W przypadku przegrzewania się diod, rozważ zastosowanie większego radiatora lub lepszego chłodzenia. Poniżej znajduje się tabela z typowymi problemami i ich rozwiązaniami, które mogą pomóc w szybkiej diagnozie i naprawie.
| Problem | Rozwiązanie |
| Brak napięcia na wyjściu | Sprawdź połączenia transformatora i mostka prostowniczego. |
| Niższe napięcie niż oczekiwane | Upewnij się, że kondensator ma odpowiednią pojemność. |
| Diody się przegrzewają | Zastosuj większy radiator lub popraw chłodzenie. |
| Nieprawidłowe ładowanie akumulatora | Sprawdź, czy system monitorowania napięcia działa poprawnie. |
Jakie są alternatywy dla prostownika z transformatora?
Istnieje wiele alternatywnych metod ładowania akumulatorów, które mogą być równie skuteczne jak prostownik z transformatora. Jedną z popularnych opcji są ładowarki impulsowe, które wykorzystują technologię PWM (modulacja szerokości impulsu) do efektywnego ładowania akumulatorów. Te urządzenia są zazwyczaj bardziej kompaktowe i lżejsze, a ich wydajność energetyczna jest znacznie wyższa. Inną alternatywą są ładowarki słoneczne, które wykorzystują energię słoneczną do ładowania akumulatorów, co czyni je ekologicznym rozwiązaniem, idealnym do użytku na świeżym powietrzu.
Każda z tych metod ma swoje zalety i wady. Ładowarki impulsowe są szybsze i bardziej efektywne, ale mogą być droższe. Z kolei ładowarki słoneczne są przyjazne dla środowiska, ale ich wydajność może być ograniczona w pochmurne dni. Poniżej znajduje się tabela porównawcza różnych metod ładowania akumulatorów, która pomoże w wyborze odpowiedniego rozwiązania.
| Metoda ładowania | Zalety | Wady |
| Prostownik z transformatora | Stabilne napięcie, łatwa budowa | Duże rozmiary, mniej efektywne |
| Ładowarka impulsowa | Szybkie ładowanie, wysoka wydajność | Wyższy koszt, bardziej skomplikowana konstrukcja |
| Ładowarka słoneczna | Ekologiczne rozwiązanie, brak kosztów energii | Ograniczona wydajność w pochmurne dni |
Jak zintegrować inteligentne technologie z ładowaniem akumulatorów?
W dobie rosnącej popularności inteligentnych technologii, warto rozważyć, jak można zintegrować je z systemami ładowania akumulatorów. Jednym z podejść jest wykorzystanie systemów monitorowania opartych na IoT (Internet of Things), które pozwalają na zdalne śledzenie stanu naładowania akumulatorów oraz ich wydajności. Dzięki aplikacjom mobilnym użytkownicy mogą otrzymywać powiadomienia o poziomie naładowania, a także o konieczności przeprowadzenia konserwacji lub wymiany akumulatora. Tego typu rozwiązania zwiększają wygodę użytkowania oraz pozwalają na optymalizację cyklu ładowania, co przekłada się na dłuższą żywotność akumulatorów.
Innym interesującym kierunkiem są inteligentne ładowarki, które dostosowują parametry ładowania do specyfikacji akumulatora oraz warunków otoczenia. Na przykład, ładowarki te mogą automatycznie zmieniać napięcie i prąd w zależności od temperatury otoczenia, co pozwala na bardziej efektywne i bezpieczne ładowanie. W przyszłości możemy spodziewać się jeszcze większej automatyzacji oraz integracji z systemami zarządzania energią w domach, co pozwoli na optymalne wykorzystanie energii odnawialnej i zmniejszenie kosztów eksploatacji.
