Podłączenie radia Pioneer - Schemat ISO i kolory przewodów

Podłączenie radia Pioneer przez ISO jest proste tylko wtedy, gdy od początku rozumiesz, co robi żółty, czerwony, czarny i para przewodów głośnikowych. Najczęściej problemem nie jest samo radio, lecz dopasowanie kostki, anteny i ewentualnej ramki do konkretnego auta. Poniżej rozpisuję schemat po ludzku: co do czego służy, jak to sprawdzić przed montażem i jakie akcesoria naprawdę mają sens przy takim podłączeniu.

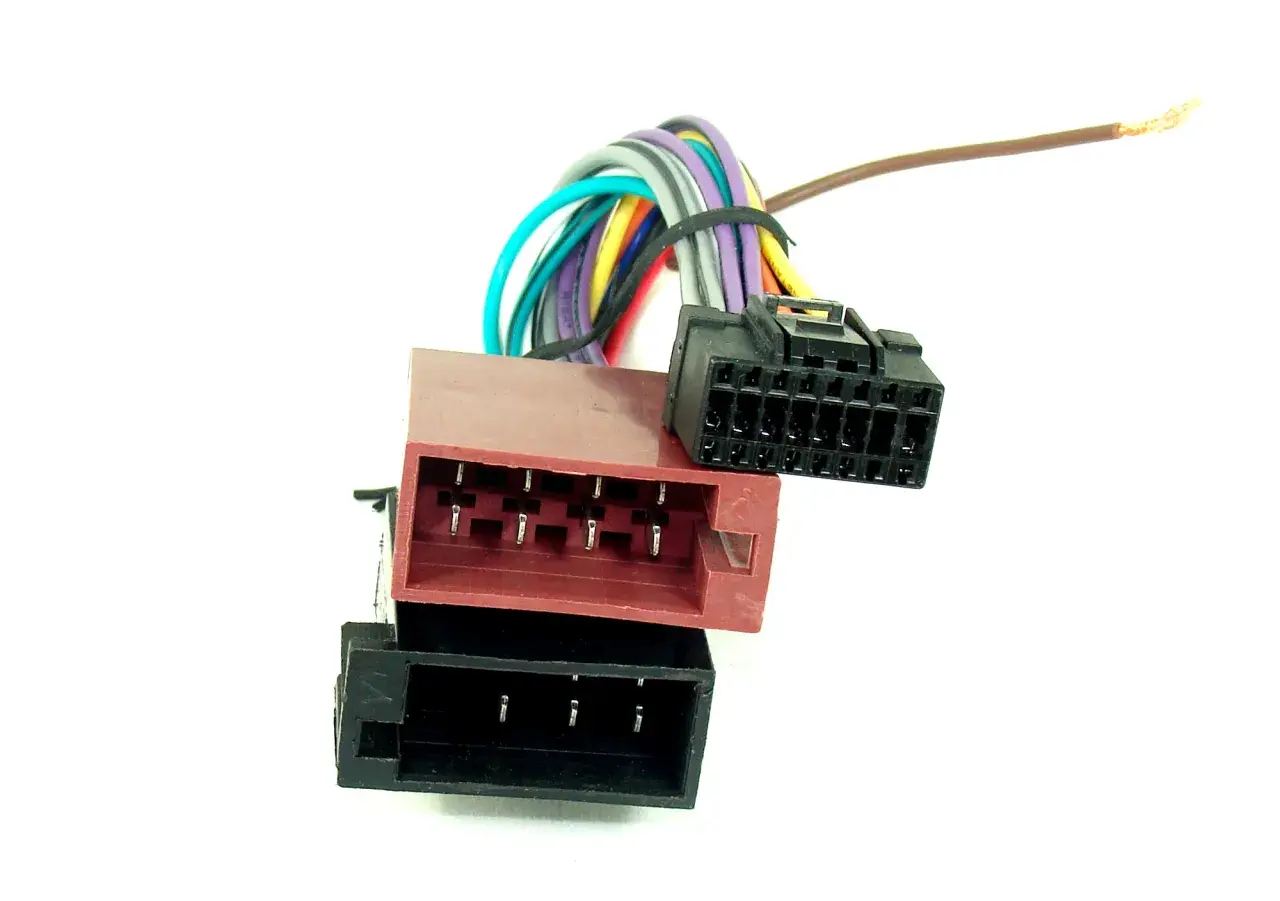

Jak czytać schemat złącza ISO w Pioneerze

W instrukcjach Pioneer przewody są opisane kolorami, co bardzo ułatwia sprawę, ale nie zwalnia z pomiaru na aucie. W praktyce złącze ISO dzieli się na dwa główne bloki: blok A do zasilania i sterowania oraz blok B do głośników. Ja zawsze zaczynam właśnie od tego podziału, bo dzięki niemu od razu widać, które przewody odpowiadają za uruchomienie radia, a które za dźwięk.

Najważniejszy haczyk jest prosty: nie zakładam, że w samochodzie układ będzie identyczny jak w radiu. Zdarza się zamiana stałego plusa z zasilaniem po stacyjce, więc jeśli radio gubi pamięć albo włącza się nie tak, jak powinno, najpierw sprawdzam właśnie te dwa przewody. Taki test oszczędza później drugiego demontażu i nerwowego szukania błędu w instalacji.

Jak podłączyć radio Pioneer krok po kroku

Przy samym montażu trzymam się krótkiej kolejności. Dzięki temu nie mieszam zasilania z głośnikami i nie robię zbędnych poprawek po pierwszym uruchomieniu.

1. Odłączam minus akumulatora.
2. Wyjmuję stare radio i sprawdzam, czy w aucie jest czyste ISO, czy potrzebuję przejściówki.
3. Miernikiem sprawdzam, który przewód ma stałe 12 V, który pojawia się po zapłonie, a który jest masą.
4. Łączę przewody zasilania: żółty do stałego plusa, czerwony do ACC, czarny do masy.
5. Podpinam pary głośników zgodnie z kolorami, pilnując polaryzacji.
6. Jeśli auto ma antenę aktywną albo wzmacniacz, podłączam niebiesko-biały przewód sterujący.
7. Uruchamiam radio jeszcze przed wsunięciem go w kieszeń i sprawdzam, czy gra każdy kanał oraz czy pamięta ustawienia.

Jeżeli radio nie ma przewodu ACC w aucie, nie zgaduję na ślepo. W klasykach i starszych autach zdarza się, że po stacyjce trzeba pobrać zasilanie z innego obwodu, najlepiej z odpowiednim zabezpieczeniem. Ja wolę to zrobić raz porządnie niż później szukać zwarcia albo rozładowanego akumulatora po nocnym postoju.

Przy łączeniu przewodów stawiam na złączki zaciskowe albo lut i koszulkę termokurczliwą. Skrętka owinięta taśmą wygląda na szybkie rozwiązanie, ale przy wibracjach w samochodzie potrafi puścić w najmniej odpowiednim momencie. To szczególnie ważne w starszych autach, gdzie wnętrze już i tak ma swoje lata.

Najczęstsze błędy przy montażu

Większość problemów po wymianie radia nie wynika z uszkodzenia sprzętu, tylko z kilku powtarzalnych pomyłek. Najczęściej widzę te same cztery scenariusze.

• Żółty i czerwony są podłączone odwrotnie albo bez sprawdzenia instalacji auta. Efekt to brak pamięci ustawień, nieprawidłowe wyłączanie albo radio działające bez kluczyka.
• Słaba masa. Radio może się resetować, szumieć albo włączać tylko czasami, szczególnie przy rozruchu silnika.
• Jedna para głośników ma odwróconą polaryzację. Dźwięk robi się płaski, bas słabnie, a scena stereo rozjeżdża się na boki.
• Pominięcie adaptera antenowego. Samo radio działa, ale odbiór FM jest wyraźnie gorszy niż wcześniej.
• Luzem zostawione przewody. Wiązka potrafi zahaczyć o stelaż, dźwignię biegów albo prowadnice fotela.

W modelach z ekranem dochodzą jeszcze przewody od kamery cofania, sygnału hamulca postojowego i biegu wstecznego. Jeśli radio ma te funkcje, nie wolno ich podłączać przypadkowo, bo to już nie jest zwykłe „gra albo nie gra”, tylko realny wpływ na bezpieczeństwo i poprawność działania systemu. Z takiego miejsca płynnie przechodzę do akcesoriów, bo właśnie one najczęściej decydują, czy montaż jest prosty, czy męczący.

Jakie akcesoria naprawdę się przydają

W temacie montażu radia łatwo kupić pół warsztatu, a i tak nie mieć tego jednego elementu, który blokuje cały projekt. Dlatego patrzę na akcesoria praktycznie: co naprawdę pomaga, a co jest tylko dodatkiem do koszyka.

Jeśli miałbym wskazać jeden zakup, który zwraca się najszybciej, to byłby to adapter pod konkretny model auta. Dzięki niemu nie tnę fabrycznej instalacji, a w klasyku ma to dodatkową wartość: można wrócić do oryginału bez śladów po przeróbkach. Drugi w kolejności jest adapter antenowy, bo w starszych samochodach różnica między „radio działa” a „radio dobrze odbiera” bywa właśnie w tej jednej przejściówce.

Gdy fabryczna instalacja nie jest czystym ISO

W autach klasycznych i w starszych rocznikach bardzo często trafiam na instalacje, które były już przerabiane przez poprzednich właścicieli. Bywa też, że radio fabryczne miało inne złącze, a do nowego Pioneer’a potrzebny jest nie tylko adapter zasilania, ale też przejściówka antenowa albo osobny adapter do wzmacniacza. Wtedy sam standard ISO nie wystarcza i trzeba podejść do tematu model po modelu.

Najprostszy znak, że potrzebujesz dodatkowego adaptera, to sytuacja, w której wtyczka z auta fizycznie pasuje „prawie”, ale nie do końca. Ja nie dociskam jej na siłę. Jeśli instalacja jest fabrycznie rozwiązana inaczej, lepsza jest przejściówka niż dorabianie własnych konektorów na chybił trafił. To samo dotyczy anteny: w starszych samochodach bardzo często potrzebny jest zwykły adapter DIN/ISO, a w nowszych autach złącze Fakra.

Drugi częsty przypadek to brak przewodu ACC. W klasyku radio może działać tylko po podaniu stałego plusa i wtedy nie wie, kiedy ma się wyłączyć wraz z zapłonem. W takiej sytuacji szukam bezpiecznego plusa po stacyjce albo korzystam z dedykowanego adaptera, zamiast udawać, że problem sam zniknie. To właśnie tutaj najłatwiej odróżnić szybki montaż od montażu, który będzie naprawdę wygodny w codziennym użyciu.

Co warto sprawdzić przed wsunięciem radia w konsolę

Zanim wsunę radio do końca, robię krótki test: czy działa pamięć, czy radio uruchamia się po kluczyku, czy każdy głośnik gra w swojej pozycji i czy antena łapie stacje bez wyraźnych zakłóceń. To moment, w którym jeszcze łatwo poprawić jeden przewód, a dużo trudniej zrobić to po złożeniu całej konsoli. W praktyce te kilka minut decyduje o tym, czy montaż wygląda profesjonalnie, czy trzeba będzie do niego wracać.

Jeśli wszystko działa, porządkuję wiązkę, zabezpieczam przewody i dopiero wtedy wsuwam radio na miejsce. Przy samochodach klasycznych traktuję to jeszcze ostrożniej, bo każda niepotrzebna ingerencja w starą instalację obniża jej wartość i komplikuje ewentualny powrót do oryginału. Dobrze zrobiony montaż nie rzuca się w oczy, a właśnie o to w tej pracy chodzi najbardziej.
