W instalacji auta bezpiecznik jest małym elementem, ale to on często decyduje, czy usterka kończy się przerwaniem obwodu, czy stopioną wiązką. Poniżej rozkładam na czynniki pierwsze rodzaje bezpieczników samochodowych, pokazuję ich budowę, typowe zakresy amperażu i to, po czym odróżnić je w skrzynce. Dodałem też praktyczne wskazówki dla klasyków, bo tam najczęściej spotyka się stare wkładki szklane i ceramiczne.
Najważniejsze informacje w jednym miejscu
- Najczęściej spotkasz bezpieczniki płytkowe, szklane, ceramiczne i wysokoprądowe pod maską.
- Kolor zwykle podpowiada amperaż, ale nadruk na obudowie jest ważniejszy niż sam kolor.
- W autach klasycznych nadal trafiają się AG, SFE i ceramiczne GBC, więc zamiennik trzeba dobierać także po wymiarze.
- Bezpiecznik wymienia się zawsze na taki sam amperaż, a nie na „mocniejszy”.
- Jeśli wkładka przepala się ponownie, problem jest w obwodzie, nie w samym bezpieczniku.
- W autach z dodatkowymi akcesoriami warto dodać osobny bezpiecznik blisko źródła zasilania.
Jakie typy bezpieczników spotyka się w samochodach
W praktyce liczą się cztery grupy: płytkowe, szklane, ceramiczne i wysokoprądowe. Do tego dochodzą elementy samoresetujące, czyli PPTC, które po ostygnięciu wracają do pracy zamiast wymagać wymiany. W nowoczesnych autach dominują bezpieczniki płytkowe, a w klasykach wciąż żyją starsze formaty, dlatego przy naprawie warto najpierw rozpoznać rodzinę, a dopiero potem szukać amperażu.
| Rodzina | Wygląd | Gdzie występuje najczęściej | Co jest najważniejsze |
|---|---|---|---|
| Płytkowe | Plastikowy korpus z dwoma lub trzema stykami | Skrzynki w kabinie i pod maską | Wymiary, kolor i nadruk amperażu |
| Szklane AG/SFE | Szklana rurka z metalowymi końcówkami | Starsze auta i osprzęt dodatkowy | Średnica, długość i amperaż |
| Ceramiczne GBC | „Torpeda” z ceramicznym korpusem | Starsze europejskie auta | Kolor korpusu i zgodny format |
| Wysokoprądowe MAXI/MIDI/MEGA/JCASE | Większe wkładki, często przykręcane | Zasilanie główne, alternator, duże odbiorniki | Prąd znamionowy i typ gniazda |
| PPTC resettable | Mały element elektroniczny | Elektronika i moduły ochronne | Po zadziałaniu wraca po ostygnięciu |
W rodzinie płytkowej producenci podają zwykle napięcie znamionowe 32 V, a w nowszych odmianach spotyka się też 58 V. To ważne, bo bezpiecznik ma pasować nie tylko prądem, ale i klasą wykonania. Samochód osobowy nie zawsze wykorzysta pełnię tych wartości, ale informacja na obudowie nadal mówi, czy trzymasz właściwy element.
Zanim jednak przejdę do konkretnych formatów, warto rozdzielić trzy pojęcia, które kierowcy często mieszają: amperaż, napięcie znamionowe i wymiary wkładki. Amperaż mówi, przy jakim prądzie element ma się przepalić, napięcie mówi, w jakim układzie może pracować, a format decyduje, czy bezpiecznik w ogóle wejdzie do gniazda. To właśnie ta trójka najczęściej rozstrzyga, czy wymiana będzie trafiona.
Jak czytać oznaczenia i kolory bezpiecznika
Ja w praktyce nie ufam samemu kolorowi, zwłaszcza w autach po wcześniejszych naprawach. Kolor jest wygodną podpowiedzią, ale nadruk na korpusie i opis w pokrywie skrzynki są pewniejsze. Jeśli na obudowie widzisz 10 A, to nie ma znaczenia, czy wkładka wygląda podobnie do 15 A - liczy się dokładne oznaczenie.

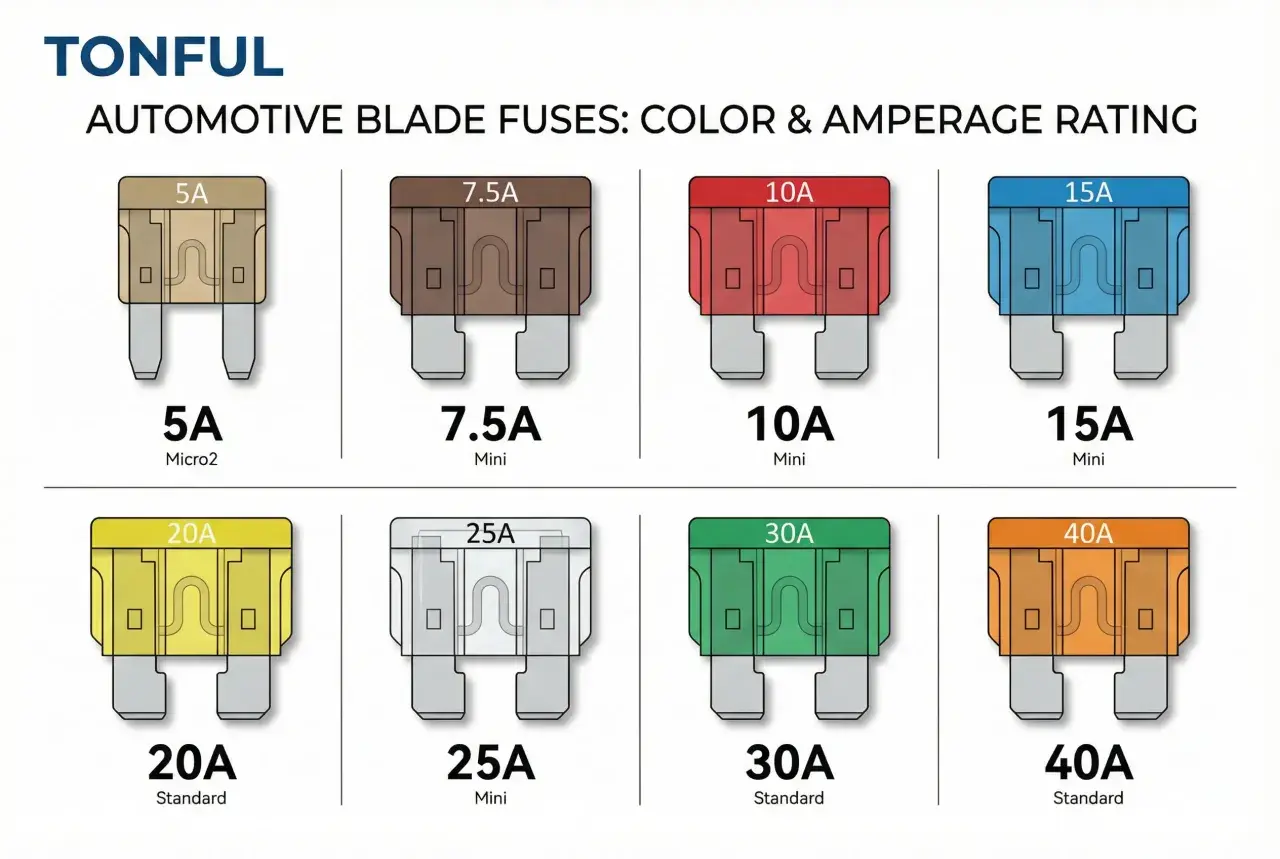

| Kolor | Typowy amperaż | Najczęstsza uwaga |
|---|---|---|
| Czarny | 1 A | Rzadki, zwykle w małych obwodach |
| Szary | 2 A | Łatwo pomylić z innym ciemnym odcieniem |
| Fioletowy | 3 A | Spotykany w drobnej elektronice |
| Różowy | 4 A | Pomaga w szybkiej identyfikacji |
| Beżowy | 5 A | Częsty w obwodach sterujących |
| Brązowy | 7,5 A | Jeden z najpopularniejszych w starszych skrzynkach |
| Czerwony | 10 A | Typowy dla oświetlenia i drobnych odbiorników |
| Niebieski | 15 A | Dobry punkt odniesienia przy szybkiej diagnostyce |
| Żółty | 20 A | Częsty w gniazdach pomocniczych i wentylatorach |
| Przezroczysty | 25 A | Przydatny tam, gdzie potrzebny jest większy zapas |
| Zielony | 30 A | Widać go często w większych obwodach |
| Pomarańczowy | 40 A | Już nie do zwykłych małych odbiorników |
Ta kolorystyka najlepiej działa w rodzinach płytkowych, ale w szklanych i ceramicznych wkładkach kolor bywa tylko jednym z sygnałów. W starszych autach patrzę więc na trzy rzeczy naraz: symbol, długość i opis amperażu. Dzięki temu nie kupuje się „prawie pasującego” bezpiecznika, który siedzi luźno albo nie łączy styków.
Kiedy już umiesz odczytać parametry, najłatwiej ogarnąć najpopularniejszą rodzinę, czyli wkładki płytkowe. To one dziś najczęściej sprawiają kierowcom najmniej problemów, ale też najłatwiej je pomylić między sobą.
Bezpieczniki płytkowe, które spotkasz najczęściej
Płytkowe bezpieczniki są dziś standardem, bo zajmują mało miejsca i łatwo je wymieniać. W katalogach producentów widać całą rodzinę: MINI, LP MINI, MICRO2, MICRO3 i większe MAXI, a każda z tych odmian ma swój zakres zastosowań. W praktyce im nowsze i bardziej zagęszczone auto, tym częściej spotkasz mniejsze formaty.
Standardowe ATO i ATC
To klasyczne, większe płytkowe wkładki z dwoma blaszkami. Spotyka się je w starszych skrzynkach i w prostszych instalacjach, gdzie liczy się szybki dostęp i czytelność. Ich zaletą jest to, że łatwo je wyjąć, ale przy bardzo ciasnej skrzynce zajmują więcej miejsca niż nowsze miniatury.
MINI i low profile MINI
To dziś bardzo popularny kompromis między rozmiarem a wygodą serwisu. MINI sprawdza się tam, gdzie producent chciał upakować więcej obwodów w mniejszej przestrzeni, a low profile MINI obniża wysokość wkładki, żeby jeszcze lepiej wykorzystać miejsce pod osłoną. Z punktu widzenia naprawy ważne jest jedno: te formaty nie są wzajemnie zamienne tylko dlatego, że „prawie wyglądają tak samo”.
Przeczytaj również: Mata aluminiowa na szybę samochodową – którą stroną montować?
MICRO2 i MICRO3
To najbardziej kompaktowe wersje z tej rodziny. Dają dużą oszczędność miejsca, ale wymagają dokładniejszego patrzenia na układ styków i oznaczenia. W autach po liftingach i w mocno zabudowanych skrzynkach właśnie tu najłatwiej o pomyłkę, bo odróżnienie ich na szybko bywa trudniejsze niż w przypadku starszych, większych formatów.
W płytkowych wkładkach najważniejsza jest zgodność typu, a dopiero potem kolor. Jeśli na pokrywie skrzynki widzisz 15 A, a w danym miejscu siedzi niebieski bezpiecznik, to nadal warto potwierdzić nadruk na korpusie i numer pozycji. To drobiazg, który oszczędza sporo niepotrzebnego szukania usterki.
W samochodach klasycznych sprawa wygląda inaczej, bo tam nadal pracują konstrukcje starszego typu. I właśnie w tych autach najczęściej widać, że bezpiecznik to nie tylko kolorowy plastik, ale element dopasowany do konkretnej epoki i rynku.
Szklane i ceramiczne wkładki w starszych autach
W autach zabytkowych i w starszym osprzęcie nadal spotyka się bezpieczniki AG, SFE oraz ceramiczne GBC. Szklane AG mają długą historię, a SFE powstały jako osobna rodzina o znormalizowanych wymiarach; w autach północnoamerykańskich sprzed 1981 roku były bardzo częste. Ceramiczne GBC, zwane też torpedowymi, pojawiają się z kolei w wielu europejskich modelach i rozpoznaje się je po charakterystycznym korpusie.
| Typ | Jak wygląda | Gdzie spotkasz | Na co uważać |
|---|---|---|---|
| AGC / AGW | Szklana rurka z metalowymi końcówkami | Starsze auta i dodatki elektryczne | Muszą zgadzać się długość i średnica |
| SFE | Szklany bezpiecznik o określonej długości | Klasyki i starsze instalacje akcesoryjne | Sam amperaż nie wystarczy do doboru |
| GBC | Ceramiczny korpus typu torpedo | Wiele starszych aut europejskich | Kolor pomaga, ale nie zastępuje oznaczenia |
To właśnie tutaj najłatwiej o błąd „na oko”. Dwie wkładki mogą mieć ten sam amperaż, ale różny wymiar, a wtedy kontakt w gnieździe będzie słaby albo zbyt luźny. W klasyku taki detal ma większe znaczenie niż w nowszym aucie, bo stara skrzynka bezpieczników często jest już lekko utleniona i nie wybacza niedokładności.
Jeśli chcesz zachować oryginalność, nie warto zamieniać szklanej wkładki na współczesny odpowiednik bez sprawdzenia całego uchwytu. Lepiej dopasować format do instalacji niż walczyć później z grzaniem styków i dziwnymi przerwami w zasilaniu. To prowadzi prosto do bezpieczników, które obsługują już nie pojedynczy odbiornik, tylko cały większy obwód.
Bezpieczniki dużoprądowe pod maską
MAXI, MIDI, MEGA, JCASE i low profile JCASE obsługują obwody, w których prąd jest wyraźnie wyższy niż w zwykłej skrzynce kabinowej. To rozwiązania dla alternatorów, głównych zasileń, rozbudowanych systemów audio, wentylatorów czy mocniejszych odbiorników. W katalogach spotyka się zakresy od kilkudziesięciu do kilkuset amperów, a w niektórych rodzinach nawet do 500-600 A, więc nie ma tu miejsca na przypadkową podmianę.
| Typ | Typowe zastosowanie | Co wyróżnia | Praktyczna uwaga |
|---|---|---|---|
| MAXI | Większe obwody pomocnicze | Duży format i wyraźny zapas prądowy | Często chroni odbiorniki, które mają chwilowy rozruchowy pik |
| MIDI | Zasilanie główne i rozdział prądu | Wersje przykręcane, czyli bolt-down | Wymaga pewnego, czystego styku |
| MEGA | Główne linie zasilające | Bardzo wysoki amperaż | To już zabezpieczenie dla naprawdę dużych obciążeń |
| JCASE / low profile JCASE | Wysokoprądowe obwody w kompaktowej przestrzeni | Kompaktowy, ale mocny format | Ważne jest zgodne gniazdo i poprawny docisk |
Najważniejsza zasada jest prosta: duży bezpiecznik nie rozwiązuje problemu zwarcia. Jeśli wysoki prąd powoduje przepalenie, to najpierw trzeba znaleźć winny przewód, silnik, moduł albo odbiornik. Wymiana na „większy” element tylko przesunie usterkę dalej, a czasem kosztuje już nie wkładkę, lecz wiązkę.
Gdy znam już typ i zakres pracy bezpiecznika, przechodzę do samej wymiany. To moment, w którym najwięcej osób popełnia błąd z dobrych intencji: bierze „mocniejszy” egzemplarz, bo taki akurat ma pod ręką.
Jak dobrać zamiennik i wymienić go bez błędu
Ja zawsze zaczynam od schematu na pokrywie skrzynki albo w instrukcji. Dopiero potem wyjmuję wkładkę i porównuję trzy rzeczy: amperaż, format oraz stan gniazda. Jeśli obwód przepala bezpiecznik drugi raz, to traktuję to już jako diagnostykę, a nie zwykłą wymianę.
- Wyłącz zapłon i wszystkie odbiorniki, które mają związek z danym obwodem.
- Sprawdź opis pozycji w skrzynce, najlepiej z pokrywy lub instrukcji auta.
- Porównaj kolor, nadruk amperażu i kształt wkładki z tą, którą wyjmujesz.
- Obejrzyj mostek wewnątrz bezpiecznika oraz styki w gnieździe.
- Jeśli nie widać przerwy, użyj multimetru w trybie ciągłości.
- Włóż nowy bezpiecznik o identycznym amperażu i tym samym formacie.
- Po uruchomieniu sprawdź, czy obwód działa i czy wkładka nie grzeje się nienaturalnie.
Jeśli bezpiecznik przepala się natychmiast, podejrzewam zwarcie. Jeśli działa chwilę, a potem pada, częściej chodzi o przeciążenie, zatarte urządzenie albo uszkodzony przewód. Z kolei obwód, który „wydaje się martwy”, nie zawsze oznacza spaloną wkładkę - czasem winny jest zaśniedziały styk albo pęknięty uchwyt. To dlatego nie lubię zgadywania i nie lubię też stosowania bezpiecznika o wyższym amperażu „na próbę”.
W samochodach z klasycznej epoki dochodzi jeszcze jeden problem: przeróbki wykonane przez poprzednich właścicieli. Doklejone przewody, wsuwki bez izolacji i skrzynki z luźnym stykiem potrafią dawać objawy identyczne jak przepalony bezpiecznik. Zanim więc wymienisz element trzeci raz, warto spojrzeć szerzej niż tylko na samą wkładkę.
Co warto mieć pod ręką w klasyku, zanim spali się kolejny obwód
W aucie zabytkowym mały zestaw awaryjny robi dużą różnicę, zwłaszcza w trasie. Nie potrzebujesz pełnego warsztatu, ale warto mieć pod ręką kilka dokładnie takich samych wkładek jak te, które faktycznie siedzą w aucie, a nie „prawie pasujący” zestaw uniwersalny. Ja trzymałbym razem:
- po 2-3 sztuki najczęściej używanych amperażów w danej skrzynce,
- mały ściągacz do bezpieczników albo szczypce z izolacją,
- prosty multimetr lub próbnik ciągłości,
- zdjęcie legendy skrzynki w telefonie lub na papierze,
- osobny bezpiecznik dla nowych akcesoriów, jeśli zostały dołożone później.
To szczególnie ważne przy radiu, pompce paliwa, wentylatorze, dodatkowym oświetleniu czy ładowarkach USB dołożonych do klasyka. Każdy taki odbiornik powinien mieć własne zabezpieczenie możliwie blisko źródła zasilania, bo wtedy awaria nie rozlewa się na pół instalacji. Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby banalna: najpierw identyfikacja typu i amperażu, potem wymiana, a dopiero na końcu diagnoza głębszej przyczyny, jeśli problem wraca.
