Połączenie równoległe akumulatorów ma sens wtedy, gdy potrzebujesz większej pojemności i dłuższego czasu pracy odbiorników, ale nie chcesz zmieniać napięcia instalacji. W klasycznym samochodzie przydaje się to przy dłuższych zlotach, dodatkowym oświetleniu, osprzęcie turystycznym albo wtedy, gdy miejsce pozwala na dwa mniejsze, dobrze dobrane akumulatory zamiast jednego dużego. Pokażę, jak to działa, kiedy naprawdę się opłaca i jakie błędy najszybciej skracają życie całego banku.
Najważniejsze zasady, zanim zaczniesz łączyć akumulatory
- W układzie równoległym napięcie pozostaje takie samo, a sumuje się pojemność w Ah.
- Najlepiej łączyć akumulatory tego samego typu, napięcia, pojemności, wieku i stanu naładowania.
- Przed spięciem wyrównaj napięcie każdego akumulatora, najlepiej do bardzo podobnego poziomu.
- Użyj kabli o tej samej długości i przekroju oraz bezpiecznika na przewodzie dodatnim.
- W klasyku taki układ ma sens głównie wtedy, gdy chcesz dłuższego czasu pracy przy tym samym napięciu.
Co daje taki układ i czego nie zmienia

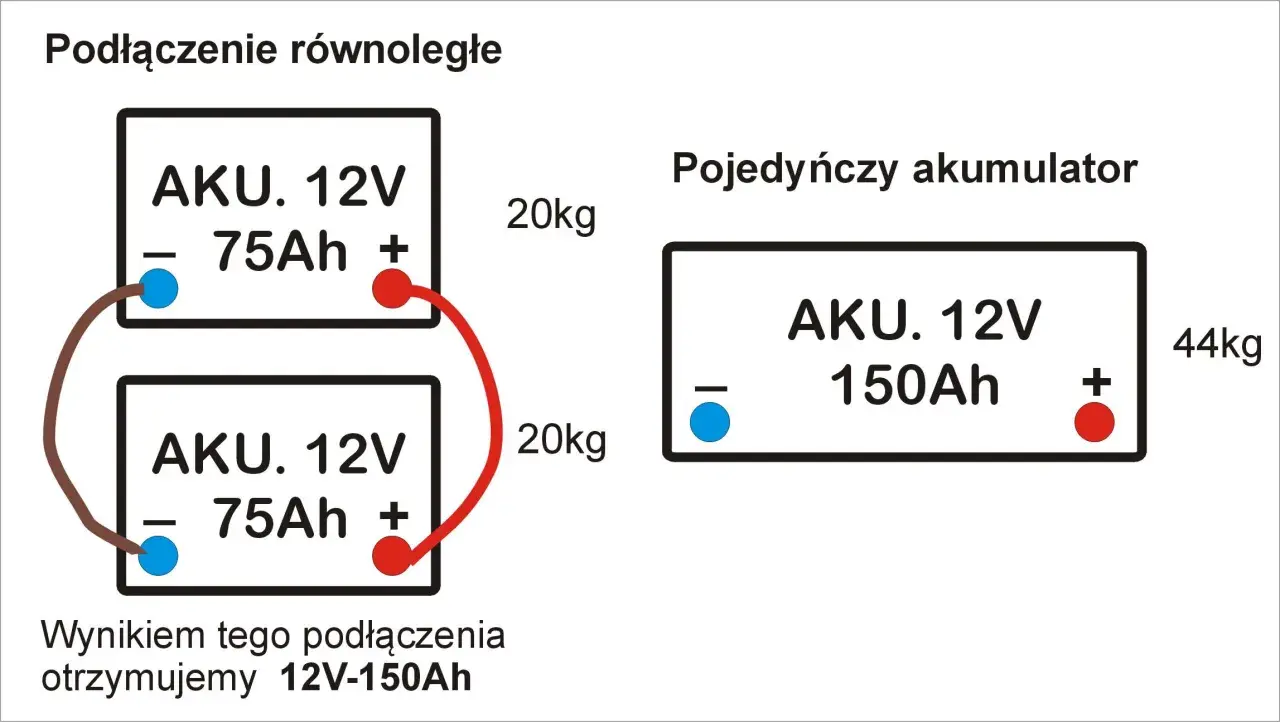

Najprostszy efekt jest taki, że pojemności się sumują. Dwa akumulatory 12 V 60 Ah połączone równolegle tworzą bank 12 V 120 Ah. Trzy jednostki 12 V 70 Ah dają 12 V 210 Ah. W praktyce oznacza to dłuższy czas pracy świateł postojowych, radia, wentylatora, lodówki turystycznej czy innego odbiornika, który w klasyku bywa zasilany dłużej niż przewidywał producent.
To połączenie nie podnosi jednak napięcia, więc nie zastąpi instalacji 24 V ani nie naprawi słabego rozruchu, jeśli problemem są przewody, styki albo sam rozrusznik. W akumulatorach ołowiowych rzeczywista użyteczna pojemność przy dużym obciążeniu bywa też nieco niższa niż prosty zapis z etykiety, więc nie liczę tu na cudowne „podwojenie” wszystkiego. Ja patrzę na to tak: bank równoległy daje rezerwę energii, ale nie robi z przeciętnej instalacji mocniejszego układu ładowania.
W starym aucie 6 V działa to identycznie: dwa akumulatory 6 V połączone równolegle nadal dają 6 V, tylko z większą pojemnością. To dobra wiadomość dla auta, które ma po prostu pracować dłużej, ale nie dla kogoś, kto liczy na wyższe napięcie bez zmiany całej instalacji.
| Układ | Co dzieje się z napięciem | Co dzieje się z pojemnością | Po co się go stosuje |
|---|---|---|---|
| Równoległy | Nie zmienia się | Sumuje się | Dłuższa praca przy tym samym napięciu |
| Szeregowy | Sumuje się | Zostaje taka sama | Potrzeba wyższego napięcia |
| Szeregowo-równoległy | Może się zmieniać i sumować | Sumuje się | Większe instalacje i banki energii |
Jeżeli chcesz zrozumieć decyzję „czy w ogóle iść w ten kierunek”, to właśnie tutaj pojawia się pierwsza granica między sensownym rozwiązaniem a dokładaniem problemów. Następny krok to sprawdzenie, kiedy taki układ ma realne zastosowanie w klasycznym aucie.
Kiedy ma sens w klasycznym aucie
W klasyku bank równoległy ma sens przede wszystkim wtedy, gdy samochód ma pracować dłużej na postoju albo zasilać więcej odbiorników niż zwykle: dodatkowe światła, radio, pompę, przetwornicę, małą lodówkę czy osprzęt na rajd turystyczny. Spotykam też sytuacje, w których dwa mniejsze akumulatory łatwiej upchnąć i lepiej rozłożyć masę niż jeden duży egzemplarz.
Jeśli jednak auto służy głównie do uruchamiania silnika i krótkich przejazdów, zwykle wygrywa jeden porządny akumulator o właściwej specyfikacji. Mniej połączeń to mniej miejsc, które mogą się poluzować, utlenić albo wprowadzić spadek napięcia. W samochodach z dynamem, słabszym regulatorem albo prostą instalacją ładowania większy bank nie rozwiązuje problemu ładowania, tylko wydłuża czas, jaki układ potrzebuje, żeby się doprowadzić do pełna.
Jeżeli chcesz mieć akumulator rozruchowy i osobny dla osprzętu, lepszy bywa separator, czyli układ, który łączy baterie dopiero po uruchomieniu silnika, albo ładowarka DC-DC, która kontroluje sposób doładowania drugiego banku. To bardziej przewidywalne niż stałe spięcie wszystkiego razem.
| Sytuacja | Co bym wybrał | Dlaczego |
|---|---|---|
| Auto ma być tylko pewnie odpalane | Jedna dobra bateria | Prościej diagnozować i serwisować |
| Potrzebujesz dłuższego zasilania odbiorników | Układ równoległy | Zyskujesz więcej Ah bez zmiany napięcia |
| Chcesz osobny akumulator dla osprzętu | Separator lub DC-DC | Lepsza kontrola niż stałe spięcie |
Ja najczęściej odradzam stałe równoległe łączenie wtedy, gdy użytkownik tak naprawdę potrzebuje tylko rozdzielić akumulator rozruchowy od „hotelowego”. W takiej sytuacji lepiej działa separator albo inny sposób zarządzania ładowaniem, a nie zwykłe spięcie wszystkiego razem. Skoro już wiesz, kiedy to ma sens, pora przejść do samego montażu.
Jak połączyć akumulatory krok po kroku
- Dobierz zgodne akumulatory. Zaczynam od napięcia i technologii. W idealnym świecie to ten sam model, ta sama pojemność i podobny wiek.
- Naładuj je osobno. Zanim zrobisz bank, wyrównaj stan naładowania. Jeśli różnica napięć jest wyraźna, nie łączę ich od razu; najpierw doprowadzam do bardzo podobnego poziomu.
- Odłącz instalację od obciążenia. Wyłącz ładowarki, odseparuj odbiorniki i zachowaj kolejność pracy na zaciskach, żeby nie zrobić przypadkowego zwarcia.
- Użyj symetrycznego okablowania. Najczytelniej działa szyna zbiorcza, czyli busbar. Jeśli robisz połączenie bez niej, przewody do obu baterii powinny mieć tę samą długość i przekrój.

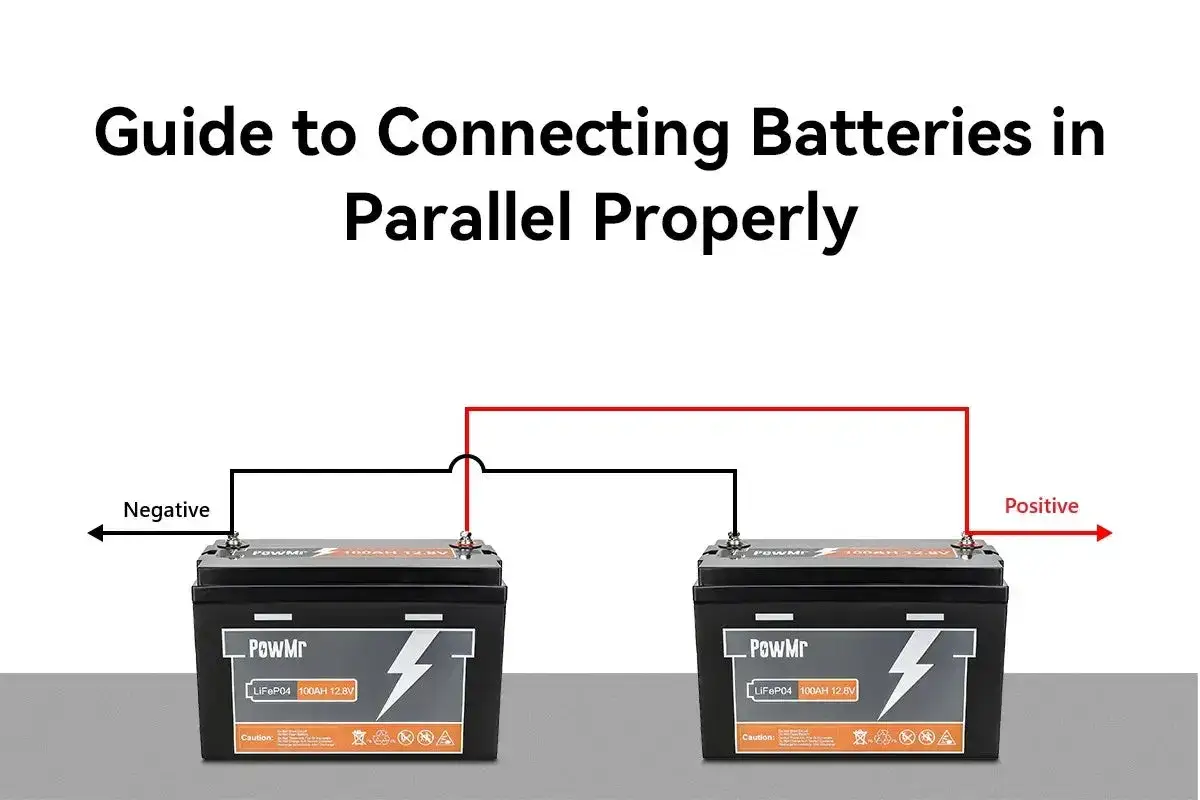

- Połącz plus z plusem i minus z minusem. W większym banku pobór i ładowanie prowadź możliwie symetrycznie, najlepiej z końców banku lub ze wspólnych szyn.
- Załóż bezpiecznik na przewodzie dodatnim. Montuję go możliwie blisko źródła energii, bo to on ma chronić instalację przy zwarciu, a nie tylko ładnie wyglądać na schemacie.
- Sprawdź całość po pierwszym uruchomieniu. Mierzę napięcie na każdym akumulatorze, dotykam zacisków po pracy i patrzę, czy któryś element nie grzeje się bardziej od pozostałych.
W praktyce ta metoda jest banalna tylko na rysunku. W realnym aucie liczy się symetria, czystość połączeń i to, czy akumulatory naprawdę zachowują się jak jeden bank, a nie jak dwa rywalizujące ze sobą źródła energii. Dlatego następna sekcja jest ważniejsza niż sam schemat.
Jakie akumulatory można łączyć razem, a jakich nie
Tu przydaje się chłodna ocena, nie życzeniowe myślenie. Instrukcje Victron i Exide idą w podobnym kierunku: najlepiej łączyć akumulatory o tym samym napięciu, tym samym modelu i możliwie zbliżonym stanie naładowania. To nie jest biurokracja producenta, tylko sposób na uniknięcie nierównego obciążenia i przyspieszonego zużycia.
| Typ połączenia | Czy ma sens | Uwagi praktyczne |
|---|---|---|
| Ten sam model, napięcie, technologia i podobny wiek | Tak | To najlepszy wariant do klasyka |
| To samo napięcie, ale różna pojemność | Tylko warunkowo | Da się to zrobić w niektórych systemach, ale nie traktuję tego jako standard w samochodzie |
| Nowy i stary akumulator | Nie polecam | Starszy element zwykle wyznacza słaby punkt całego banku |
| AGM, żelowy i klasyczny WET razem | Raczej nie | Różne charakterystyki ładowania i oporność wewnętrzna |
| Lithium i ołowiowy | Nie | Inne profile ładowania i inne wymagania zabezpieczeń |
| LiFePO4 z dopuszczeniem producenta i zgodnym BMS | Tak, ale ostrożnie | Trzeba sprawdzić limit prądowy, BMS i sposób ładowania |
BMS to elektronika nadzorująca ogniwa litowe; odcina ładowanie lub rozładowanie, gdy napięcia albo temperatury wychodzą poza bezpieczny zakres. W bankach litowych jest to element krytyczny, bo bez niego łatwo o błędy, których w akumulatorach ołowiowych po prostu nie ma.
Jeśli akumulatory nie są bardzo zbliżone, w banku zaczyna pracować zasada najmniejszego oporu, a nie zdrowy rozsądek. Jeden moduł przejmuje więcej obciążenia, drugi szybciej się ładuje lub rozładowuje w nietypowy sposób, a efekt po kilku cyklach bywa widoczny gołym okiem. I właśnie dlatego najczęstsze błędy są tak kosztowne.
Najczęstsze błędy i ich skutki
- Łączenie akumulatorów o różnym napięciu startowym. Powstaje prąd wyrównawczy, który potrafi być duży, a przy gorszych warunkach także niebezpiecznie grzać przewody i zaciski.
- Mieszanie nowego i zużytego egzemplarza. Słabszy element zaczyna ciągnąć cały układ w dół, a ładowanie przestaje być równomierne.
- Różna długość lub przekrój kabli. Bank przestaje być symetryczny i jeden akumulator pracuje ciężej od drugiego.
- Brak bezpiecznika na plusie. Przy zwarciu ryzykujesz uszkodzenie przewodów, zacisków, a w skrajnym przypadku także pożar.
- Zbyt cienkie przewody. Pojawiają się spadki napięcia, grzanie i słabszy rozruch albo krótszy czas pracy odbiorników.
- Założenie, że większa pojemność naprawi słabą instalację. Nie naprawi, tylko wydłuży czas ładowania i zamaskuje problem na chwilę.
Najbardziej podstępny błąd jest taki, że na początku wszystko wygląda dobrze. Bank działa, napięcie jest poprawne, auto odpala. Dopiero po kilku tygodniach wychodzą nierówne temperatury, dziwne spadki napięcia i szybciej starzejący się jeden z akumulatorów. Tu nie chodzi o przesadę, tylko o eliminację rzeczy, które później kosztują najwięcej czasu.
Co sprawdzam po montażu, zanim auto wyjedzie
Po złożeniu układu nie zamykam tematu od razu. Zostawiam auto na chwilę, sprawdzam napięcie spoczynkowe każdego akumulatora i patrzę, czy po pierwszym cyklu ładowania wartości nie rozjeżdżają się bardziej niż powinny. Potem dotykam zacisków i przewodów: jeśli którykolwiek punkt jest wyraźnie cieplejszy od pozostałych, wracam do połączeń.
- czy napięcie obu akumulatorów po wyrównaniu jest bardzo zbliżone,
- czy bezpiecznik ma właściwą wartość i jest zamontowany blisko źródła,
- czy przewody nie pracują pod naprężeniem i nie mają ostrych załamań,
- czy alternator albo ładowarka faktycznie dochodzi do końca ładowania,
- czy po nocy auto startuje tak samo pewnie, jak zaraz po montażu.
W klasycznym samochodzie najlepiej działa układ prosty, symetryczny i łatwy do skontrolowania. Dobrze zrobione równoległe łączenie daje realny zapas energii, ale tylko wtedy, gdy akumulatory są dobrane rozsądnie, okablowanie jest uczciwie wykonane, a ładowanie nie jest zostawione przypadkowi. Jeśli pilnujesz tych detali, bank pracuje spokojnie i przewidywalnie, a nie zamienia się w źródło kolejnych usterek.
