Łączenie baterii w szeregu ma sens wtedy, gdy potrzebujesz wyższego napięcia niż daje pojedynczy akumulator, a nie większej pojemności. Połączenie szeregowe akumulatorów wyjaśniam tu bez zbędnej teorii: jak działa, kiedy ma sens w aucie klasycznym, jak dobrać baterie i jak uniknąć błędów, które kończą się nierównym ładowaniem albo szybszym zużyciem całego zestawu.
Najważniejsze zasady, które warto zapamiętać
- W szeregu sumuje się napięcie, ale pojemność w Ah nie rośnie tak, jak wielu kierowców intuicyjnie zakłada.
- Najlepiej łączyć akumulatory tego samego typu, pojemności, wieku i stanu zużycia.
- W klasycznych autach najczęściej spotyka się pary 6 V dające 12 V albo układy przygotowane pod 24 V lub 48 V.
- Ładowarka, alternator i regulator muszą być dobrane do napięcia całego banku, a nie tylko do jednej baterii.
- Najsłabsza bateria ogranicza cały zestaw, więc mieszanie nowych i starych sztuk zwykle kończy się problemami.
Jak działa układ szeregowy i co naprawdę się zmienia

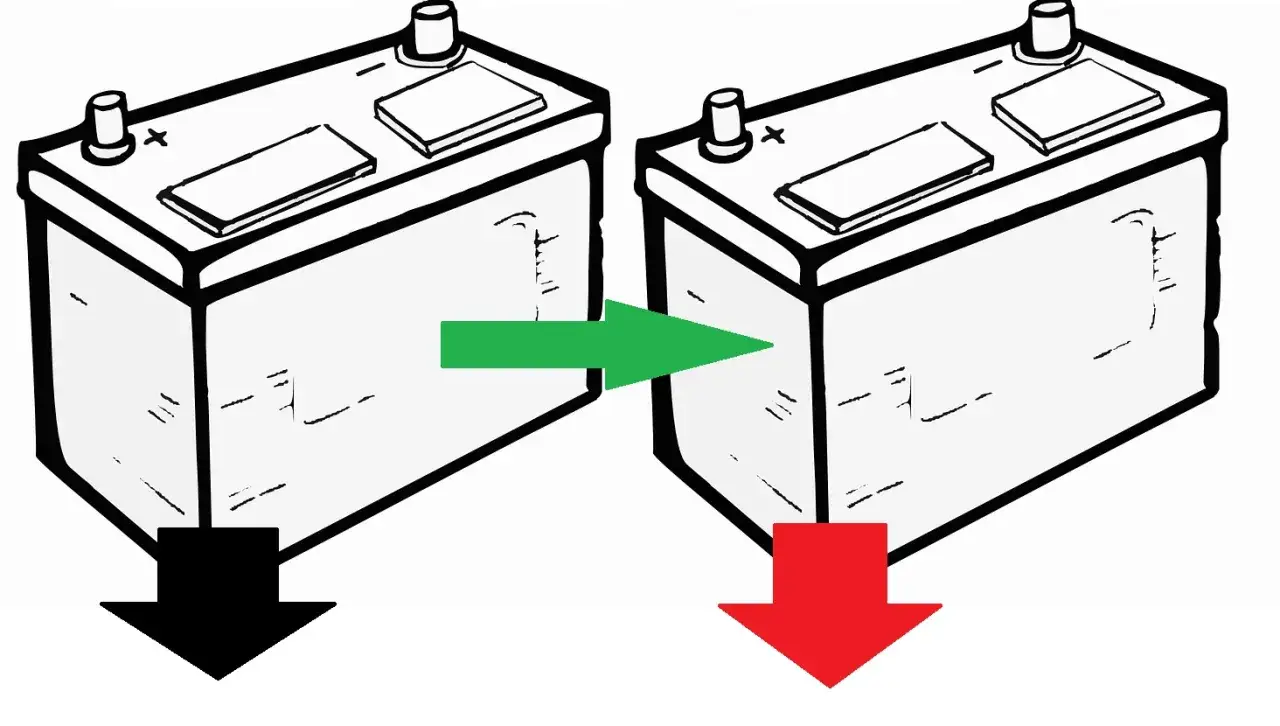

Ja patrzę na to bardzo prosto: w szeregu łączę plus jednej baterii z minusem następnej, a wolne końce trafiają do instalacji. Efekt jest taki, że napięcia się dodają, natomiast pojemność całego zestawu w amperogodzinach nie rośnie samoistnie. To właśnie ta różnica najczęściej myli osoby, które pierwszy raz składają taki bank.
Jeśli zestawiasz dwa akumulatory 6 V, dostajesz układ 12 V. Gdy połączysz cztery baterie 12 V, zbudujesz system 48 V. Z punktu widzenia instalacji to zwykła arytmetyka, ale z punktu widzenia eksploatacji ważne jest coś jeszcze: przez cały szereg płynie ten sam prąd, więc słabszy element szybciej zdradza swoje ograniczenia.
| Parametr | Co dzieje się w szeregu | Praktyczny przykład |
|---|---|---|
| Napięcie | Sumuje się | 2 x 6 V = 12 V |
| Pojemność Ah | Zostaje na poziomie jednej sztuki, jeśli baterie są identyczne | 2 x 100 Ah = 100 Ah systemu |
| Energia | Jest sumą energii wszystkich baterii | 2 x 6 V 100 Ah = 1200 Wh |
To dlatego w szeregu nie szukam „więcej Ah”, tylko odpowiedniego napięcia dla konkretnej instalacji. Jeśli ktoś oczekuje dłuższego czasu pracy przy tym samym napięciu, powinien myśleć o układzie równoległym, a nie o szeregu. Tę różnicę najlepiej widać właśnie w autach klasycznych, gdzie każdy watt i każdy volt mają znaczenie.
Kiedy ma to sens w aucie klasycznym
W klasykach taki układ spotykam głównie w dwóch sytuacjach: gdy ktoś odtwarza oryginalną instalację albo gdy buduje samochód pod inne napięcie niż fabryczne. W praktyce najczęściej chodzi o parę 6 V w aucie 12 V, rzadziej o wyższe napięcia w projektach specjalnych. Jeśli celem jest po prostu „więcej mocy”, sam szereg nie rozwiązuje problemu słabego rozrusznika, zużytych kabli czy kiepskiej masy.
- Odtworzenie historycznej konfiguracji, na przykład dwóch akumulatorów 6 V zamiast jednej baterii 12 V.
- Budowa układu 24 V lub 48 V w samochodzie użytkowym, customowym albo w nietypowej zabudowie.
- Dopasowanie napięcia do osprzętu, który wymaga wyższego poziomu zasilania niż pojedynczy akumulator.
- Porządkowanie instalacji wtedy, gdy producent przewidział konkretny układ napięciowy, a nie przypadkowy dobór baterii.
Jeżeli samochód ma zostać przy oryginalnej specyfikacji, ja najpierw sprawdzam alternator, regulator napięcia, stan przewodów i masy. Dopiero później myślę o zmianie konfiguracji akumulatorów. W klasyku bardzo często problemem nie jest sam akumulator, tylko cała reszta instalacji wokół niego.
Jak dobrać akumulatory do jednego szeregu
Ja zawsze zaczynam od zgodności chemii, pojemności i napięcia nominalnego. W szeregu najlepiej pracują baterie tego samego typu, o podobnym stopniu zużycia i najlepiej z jednej partii. Im większe różnice między sztukami, tym szybciej pojawia się rozjazd napięć i problem z równym ładowaniem.
| Cecha | Jak wybieram | Dlaczego to ważne |
|---|---|---|
| Chemia | Nie mieszam różnych technologii bez wyraźnego dopuszczenia producenta | Każda chemia ładuje się i rozładowuje inaczej |
| Pojemność | Wybieram takie same lub bardzo zbliżone Ah | Słabsza bateria ogranicza cały szereg |
| Stan zużycia | Łączę sztuki o podobnym przebiegu i kondycji | Różne zużycie przyspiesza nierównowagę |
| Wiek | Najlepiej komplet z jednej partii | Stare ogniwa szybciej odstają od nowych |
| BMS | Sprawdzam, czy dany model litowy w ogóle dopuszcza pracę szeregową | Nie każdy akumulator z elektroniką ochronną lubi taki układ |
Jeśli połączysz 50 Ah z 100 Ah, cały zestaw zachowuje się jak układ 50 Ah, a z czasem nierównowaga tylko rośnie. To jeden z tych przypadków, w których oszczędność na pojedynczej sztuce kończy się drogą wymianą całego kompletu. W klasycznym aucie wolę kupić pełny zestaw niż ratować instalację przypadkowymi elementami z różnych sezonów.
Jak połączyć je krok po kroku
Najbezpieczniej robię to spokojnie, bez podłączonej ładowarki i bez obciążenia. Sama zasada jest prosta: plus pierwszej baterii łączę z minusem drugiej, a wolne bieguny trafiają do instalacji pojazdu albo urządzenia.
- Wyłącz instalację i odłącz ładowanie.
- Jeśli akumulatory nie są świeżo przygotowane do pracy, naładuj każdy osobno do pełna.
- Ustaw baterie obok siebie tak, aby przewody były możliwie krótkie i miały dobrą wentylację.
- Połącz dodatni biegun pierwszego akumulatora z ujemnym biegunem drugiego.
- Wolny minus pierwszej baterii i wolny plus drugiej podłącz do instalacji.
- Sprawdź polaryzację, zanim założysz osłony i zabezpieczenia.
- Zmierz napięcie całego szeregu i porównaj je z wartością oczekiwaną dla twojego systemu.
W aucie klasycznym zwracam jeszcze uwagę na czystość klem, stan przewodu masowego i jakość połączeń śrubowych. Czasem sam układ baterii jest poprawny, a problem robi utlenione złącze albo zbyt cienki przewód. To są detale, ale właśnie one najczęściej decydują, czy instalacja działa przewidywalnie.
Czego unikać, żeby nie skrócić życia baterii
Najwięcej szkód nie robi sam szereg, tylko mieszanie elementów, które nie powinny ze sobą pracować. Tu najczęściej pojawia się szybkie rozjechanie napięć, gorsze ładowanie i stopniowe niszczenie całego banku.
- Nie łączę nowych akumulatorów ze starymi, jeśli mają pracować jako jeden zestaw.
- Nie mieszam różnych pojemności, bo słabsza sztuka zaczyna ograniczać całość.
- Nie łączę różnych chemii bez wyraźnego dopuszczenia producenta.
- Nie zakładam, że szereg zwiększy pojemność Ah.
- Nie ignoruję ładowarki i regulatora, bo muszą pasować do napięcia całego układu.
- Nie pomijam bezpiecznika na przewodzie dodatnim, zwłaszcza w instalacjach modyfikowanych.
W przypadku litowych modułów sprawdzam jeszcze, czy dany model w ogóle pozwala na pracę szeregową. Część akumulatorów z własnym systemem zarządzania baterią, czyli BMS, nie jest do tego przewidziana. Próba obejścia ograniczenia zwykle kończy się problemem, nie oszczędnością.
Połączenie szeregowe a równoległe
To rozróżnienie naprawdę porządkuje temat. Jeśli ktoś myli oba układy, łatwo kupić zły zestaw albo zbudować bank, który nie robi tego, czego oczekuje.
| Kryterium | Układ szeregowy | Układ równoległy |
|---|---|---|
| Napięcie | Rośnie | Zostaje takie samo |
| Pojemność Ah | Nie rośnie | Rośnie |
| Typowy cel | Uzyskać wyższe napięcie systemu | Wydłużyć czas pracy przy tym samym napięciu |
| Najczęstsze ryzyko | Nierównowaga między bateriami | Prądy wyrównawcze i trudniejszy balans przy dużych bankach |
W praktyce duże banki z wielu gałęzi mieszanych szeregowo-równolegle są trudniejsze do utrzymania niż proste zestawy. Im więcej połączeń i różnic w przewodach, tym łatwiej o nierówny przepływ prądu i rozjazd parametrów. Dlatego przy większych systemach lepiej planować układ od początku niż później doklejać kolejne baterie.
Kilka detali, które oszczędzają najwięcej kłopotów
Po złożeniu układu nie zamykam tematu na samym pomiarze napięcia całego szeregu. Sprawdzam jeszcze, jak zachowuje się każdy akumulator osobno, czy ładowanie jest stabilne i czy przewody nie grzeją się pod obciążeniem.
- napięcie całego banku i każdej baterii z osobna;
- napięcie ładowania z alternatora lub prostownika;
- temperaturę klem i połączeń po krótkiej próbie obciążeniowej;
- stan masy i połączeń śrubowych po pierwszych dniach pracy;
- czy obudowy nie wykazują oznak puchnięcia, zapachu elektrolitu albo nadmiernego grzania.
Jeśli wszystko jest zgodne, taki układ pracuje przewidywalnie i nie wymaga żadnej magii. Najwięcej problemów bierze się zwykle nie z samej idei łączenia szeregowego, tylko z niedopasowanych baterii, złego ładowania i starych połączeń w instalacji. W klasyku to właśnie te detale robią największą różnicę.
